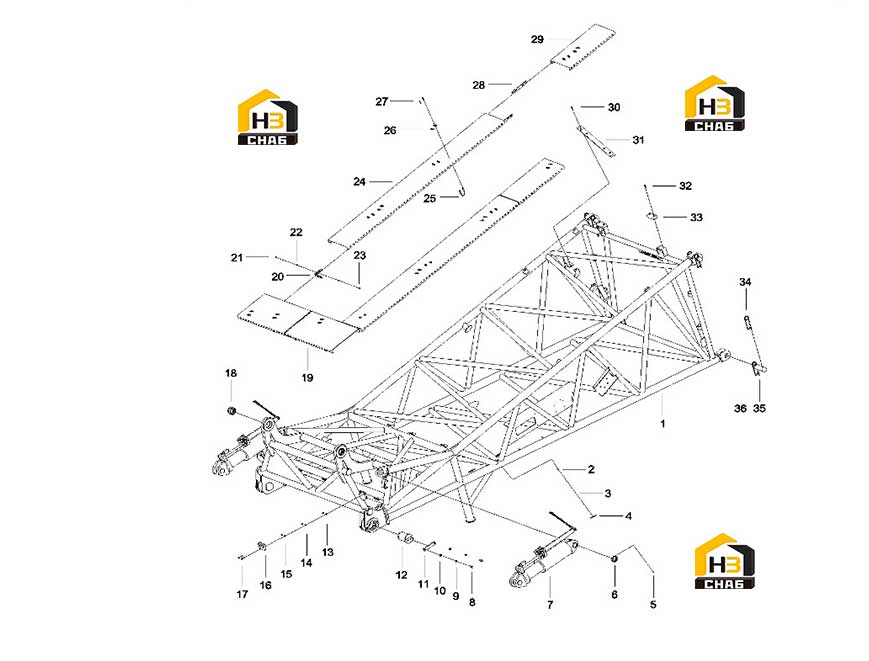

Секция стрелы нижняя вспомогательная 12184428

← Ограничитель высоты подъема 11222279 Гидроцилиндры подъема вспомогательной нижней секции 13271572 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] Welding body of the lower arm of the auxiliary arm

Каталожный номер:12184477

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:4

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:14

Примечание:

№ на схеме:5

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Copper sleeve

Каталожный номер:12184422

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil and gas cylinder assembly

Каталожный номер:13271572

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16x35GB5783 Grade 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:4

Примечание:

№ на схеме:11

Наименование:board

Каталожный номер:12184421

Комплект:2

Примечание:

№ на схеме:12

Наименование:[T] Pin shaft

Каталожный номер:12184487

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cushion

Каталожный номер:12184423

Комплект:2

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000044

Комплект:4

Примечание:

№ на схеме:18

Наименование:Copper sleeve

Каталожный номер:12181306

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pedal (500x900)

Каталожный номер:11430478

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connecting board

Каталожный номер:11104150

Комплект:2

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:A210314000008

Комплект:43

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210405000007

Комплект:82

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000091

Комплект:39

Примечание:

№ на схеме:24

Наименование:Pedal (370x2900)

Каталожный номер:11098983

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:15

Примечание:

№ на схеме:26

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:30

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210204000135

Комплект:30

Примечание:

№ на схеме:28

Наименование:Connecting board

Каталожный номер:11104149

Комплект:6

Примечание:

№ на схеме:29

Наименование:Pedal 370x830

Каталожный номер:11141477

Комплект:2

Примечание:

№ на схеме:30

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:31

Наименование:Wear-resistant plate

Каталожный номер:12191518

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M8x35GB70.1 10.9 grade

Каталожный номер:A210204000347

Комплект:4

Примечание:

№ на схеме:33

Наименование:Cushion

Каталожный номер:12161018

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pin pin

Каталожный номер:21012138

Комплект:8

Примечание:

№ на схеме:35

Наименование:pin

Каталожный номер:10110752

Комплект:4

Примечание:

№ на схеме:36

Наименование:Luffing auxiliary arm lower section arm electrical

Каталожный номер:12129491

Комплект:1

Примечание:
