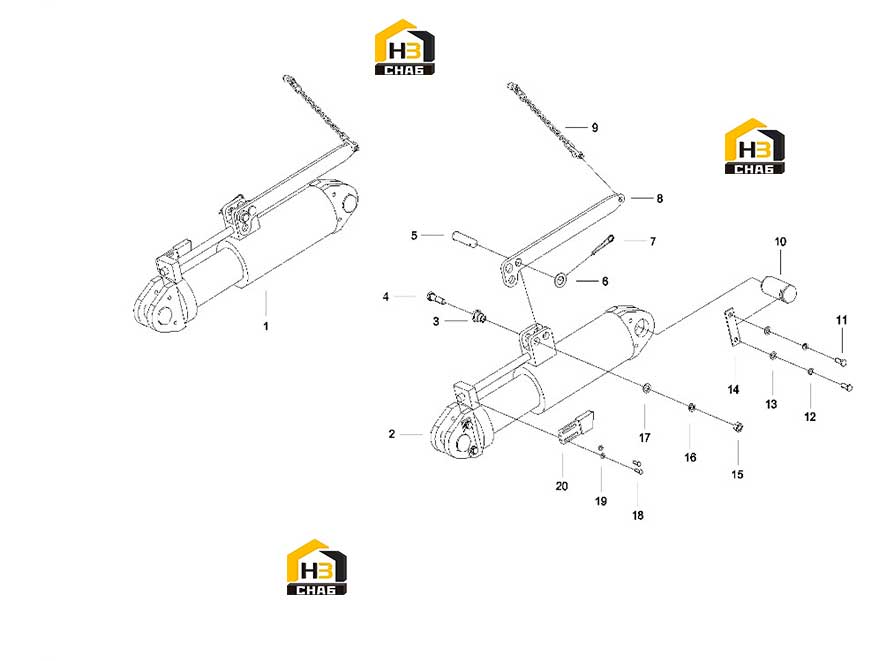

Гидроцилиндры подъема вспомогательной нижней секции 13271572

← Секция стрелы нижняя вспомогательная 12184428 Гидроцилиндр 12184484 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic system of luffing auxiliary arm

Каталожный номер:12184484

Комплект:1

Примечание:

№ на схеме:2

Наименование:Installation of anti-tilting right cylinder of auxiliary arm

Каталожный номер:12129773

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:12184427

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M20x80GB5782 Grade 10.9

Каталожный номер:A210110000202

Комплект:2

Примечание:

№ на схеме:5

Наименование:pin

Каталожный номер:10123876

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000014

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:8

Наименование:board

Каталожный номер:12184426

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fixed rope

Каталожный номер:12184481

Комплект:2

Примечание:

№ на схеме:10

Наименование:[T] Pin shaft

Каталожный номер:12184488

Комплект:4

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:14

Наименование:board

Каталожный номер:12184424

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut M20GB6170-00GB/T 6170

Каталожный номер:A210307000005

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:20

Наименование:Baffle

Каталожный номер:12184425

Комплект:2

Примечание:
