Секция промежуточная стрелы 6m 12222648

← Система гидравлическая нижней секции (часть 2) 14008683 Оголовок стрелы 12185194 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

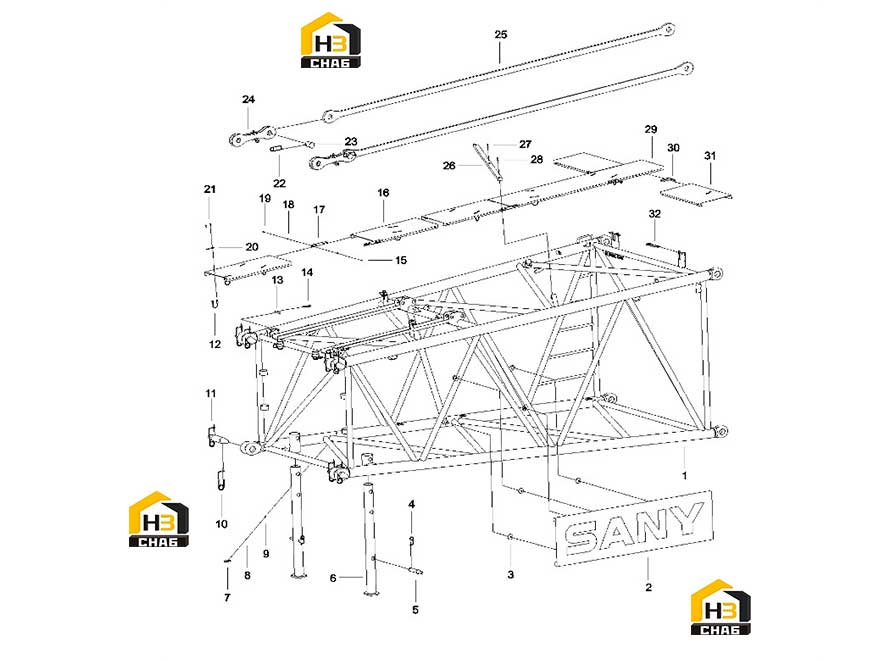

№ на схеме:1

Наименование:[A] 6m variable diameter joint welding body

Каталожный номер:12222682

Комплект:1

Примечание:

№ на схеме:2

Наименование:VI sign

Каталожный номер:11505242

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pin pin

Каталожный номер:21011762

Комплект:2

Примечание:

№ на схеме:5

Наименование:Outrigger pin

Каталожный номер:12222688

Комплект:2

Примечание:

№ на схеме:6

Наименование:Outriggers

Каталожный номер:12222687

Комплект:2

Примечание:

№ на схеме:7

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:6

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000080

Комплект:6

Примечание:

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21012139

Комплект:8

Примечание:

№ на схеме:11

Наименование:[T] Pin shaft

Каталожный номер:11460460

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:13

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210314000008

Комплект:47

Примечание:

№ на схеме:16

Наименование:Pedal (500x1050)

Каталожный номер:11419429

Комплект:3

Примечание:

№ на схеме:17

Наименование:Connecting board

Каталожный номер:11104149

Комплект:4

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000007

Комплект:88

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000091

Комплект:45

Примечание:

№ на схеме:20

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:26

Примечание:

№ на схеме:21

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:26

Примечание:

№ на схеме:22

Наименование:Pin pin

Каталожный номер:21011763

Комплект:4

Примечание:

№ на схеме:23

Наименование:[T] pin

Каталожный номер:11169793

Комплект:4

Примечание:

№ на схеме:24

Наименование:[A] Connecting the pull plate body

Каталожный номер:12170397

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pull plate

Каталожный номер:12207164

Комплект:2

Примечание:

№ на схеме:26

Наименование:Wear-resistant plate

Каталожный номер:12207165

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw M8x35GB70.1 10.9 grade

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pedal (500x2500)

Каталожный номер:11427487

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connecting board

Каталожный номер:11104150

Комплект:4

Примечание:

№ на схеме:31

Наименование:Pedal (500x900)

Каталожный номер:11430478

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:
