Оголовок стрелы 12185194

← Секция промежуточная стрелы 6m 12222648 Система электрическая оголовка стрелы (часть 1) 12127033 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

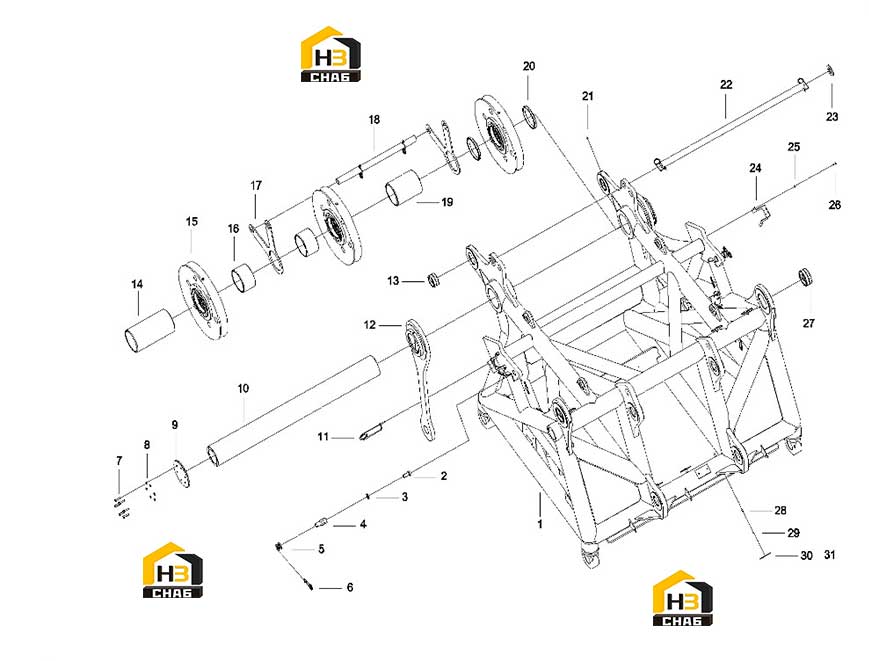

№ на схеме:1

Наименование:[A] Arm head welding body

Каталожный номер:12185243

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M24x50GB5783 Grade 10.9

Каталожный номер:21030883

Комплект:2

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000009

Комплект:2

Примечание:

№ на схеме:4

Наименование:Guide shaft

Каталожный номер:12195972

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 30GB97.1 300HV

Каталожный номер:21009765

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pin pin

Каталожный номер:21011762

Комплект:6

Примечание:

№ на схеме:7

Наименование:Bolt M12x45GB5783 Grade 10.9

Каталожный номер:A210111000119

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:9

Наименование:Cover plate

Каталожный номер:12185187

Комплект:2

Примечание:

№ на схеме:10

Наименование:[T] Pulley shaft

Каталожный номер:12185190

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin pin

Каталожный номер:21012138

Комплект:2

Примечание:

№ на схеме:12

Наименование:Arm head pull plate assembly

Каталожный номер:12185249

Комплект:2

Примечание:

№ на схеме:13

Наименование:Copper sleeve

Каталожный номер:12181306

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spacer

Каталожный номер:12185193

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:3

Примечание:

№ на схеме:16

Наименование:Spacer

Каталожный номер:13628203

Комплект:2

Примечание:

№ на схеме:17

Наименование:board

Каталожный номер:12260653

Комплект:2

Примечание:

№ на схеме:18

Наименование:Retaining rope tube

Каталожный номер:12260711

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:12185188

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:12185189

Комплект:2

Примечание:

№ на схеме:21

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:22

Наименование:Retaining rope tube

Каталожный номер:12185191

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer GB97.1 300HV

Каталожный номер:21013784

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:26

Наименование:board

Каталожный номер:13318666

Комплект:2

Примечание:

№ на схеме:27

Наименование:Copper sleeve

Каталожный номер:12185192

Комплект:2

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000080

Комплект:34

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000016

Комплект:34

Примечание:

№ на схеме:30

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:34

Примечание:

№ на схеме:31

Наименование:Main arm upper section arm electrical

Каталожный номер:12127033

Комплект:1

Примечание:
