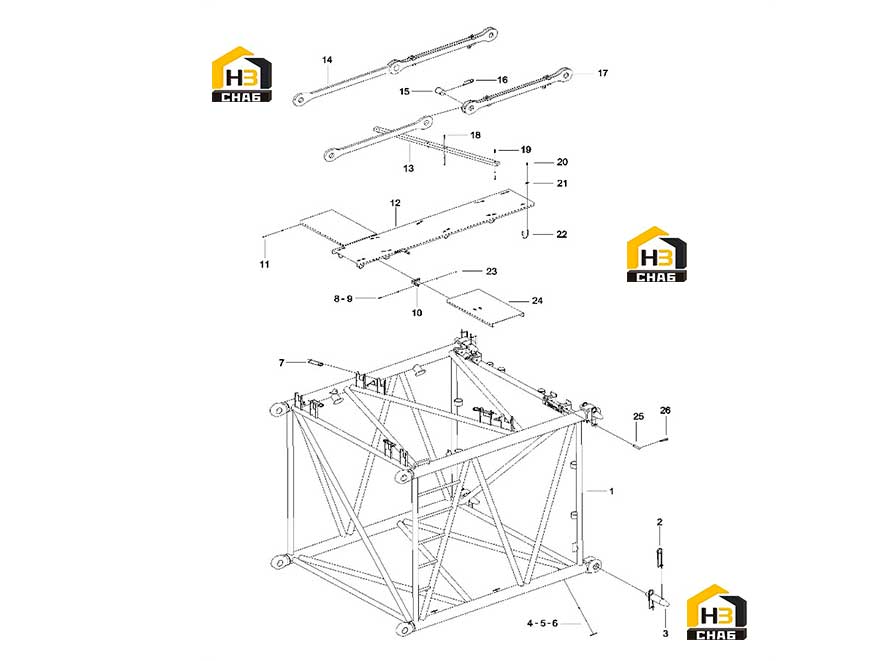

Секция промежуточная стрелы 3m 12214967

← Лестница 11625256 Гусек 12198985 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] 3m main arm middle arm welding body

Каталожный номер:12214972

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21012139

Комплект:9

Примечание:

№ на схеме:3

Наименование:[T] Pin shaft

Каталожный номер:11460460

Комплект:4

Примечание:

№ на схеме:4

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:3

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000080

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin pin

Каталожный номер:21012138

Комплект:3

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000091

Комплект:18

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000007

Комплект:42

Примечание:

№ на схеме:10

Наименование:Connecting board

Каталожный номер:11104150

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pedal (500x2800)

Каталожный номер:11419428

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wear-resistant plate

Каталожный номер:12207165

Комплект:1

Примечание:

№ на схеме:14

Наименование:[A] Pull plate

Каталожный номер:12789308

Комплект:2

Примечание:

№ на схеме:15

Наименование:[T] pin

Каталожный номер:11169793

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin pin

Каталожный номер:21012137

Комплект:4

Примечание:

№ на схеме:17

Наименование:Double pull plate

Каталожный номер:12789311

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M8x35GB70.1 10.9 grade

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:22

Примечание:

№ на схеме:21

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:22

Примечание:

№ на схеме:22

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:11

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:A210314000008

Комплект:23

Примечание:

№ на схеме:24

Наименование:Pedal (500x900)

Каталожный номер:11430478

Комплект:2

Примечание:

№ на схеме:25

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:
