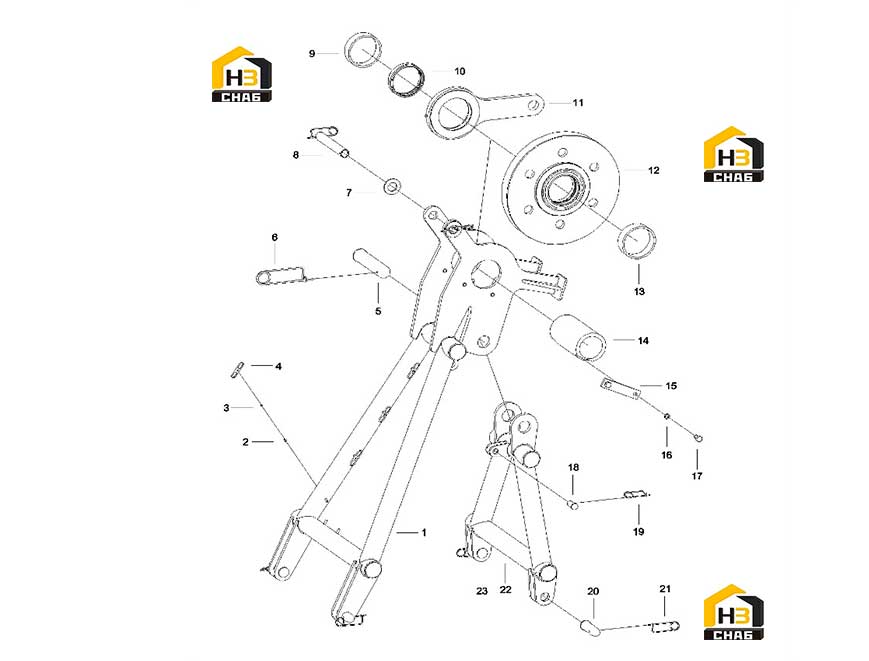

Гусек 12198985

← Секция промежуточная стрелы 3m 12214967 Система электрическая гуська 12131914 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] Forehead arm

Каталожный номер:12198994

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000080

Комплект:5

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000016

Комплект:5

Примечание:

№ на схеме:4

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:5

Примечание:

№ на схеме:5

Наименование:pin

Каталожный номер:10111602

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin pin

Каталожный номер:21012139

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer GB97.1 300HV

Каталожный номер:21013784

Комплект:2

Примечание:

№ на схеме:8

Наименование:Retaining rope tube

Каталожный номер:10871714

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:21038954

Комплект:1

Примечание:

№ на схеме:10

Наименование:Copper sleeve

Каталожный номер:21038959

Комплект:1

Примечание:

№ на схеме:11

Наименование:board

Каталожный номер:21038688

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spacer

Каталожный номер:21038953

Комплект:1

Примечание:

№ на схеме:14

Наименование:[T] Pulley shaft

Каталожный номер:21038958

Комплект:1

Примечание:

№ на схеме:15

Наименование:board

Каталожный номер:12160940

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M20x35GB5783 Grade 10.9

Каталожный номер:24003229

Комплект:4

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:10446804

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin pin

Каталожный номер:21011762

Комплект:1

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10111518

Комплект:4

Примечание:

№ на схеме:21

Наименование:Pin pin

Каталожный номер:21012137

Комплект:6

Примечание:

№ на схеме:22

Наименование:[T] Lower forehead arm

Каталожный номер:12199000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Extended arm electric

Каталожный номер:12131914

Комплект:1

Примечание:
