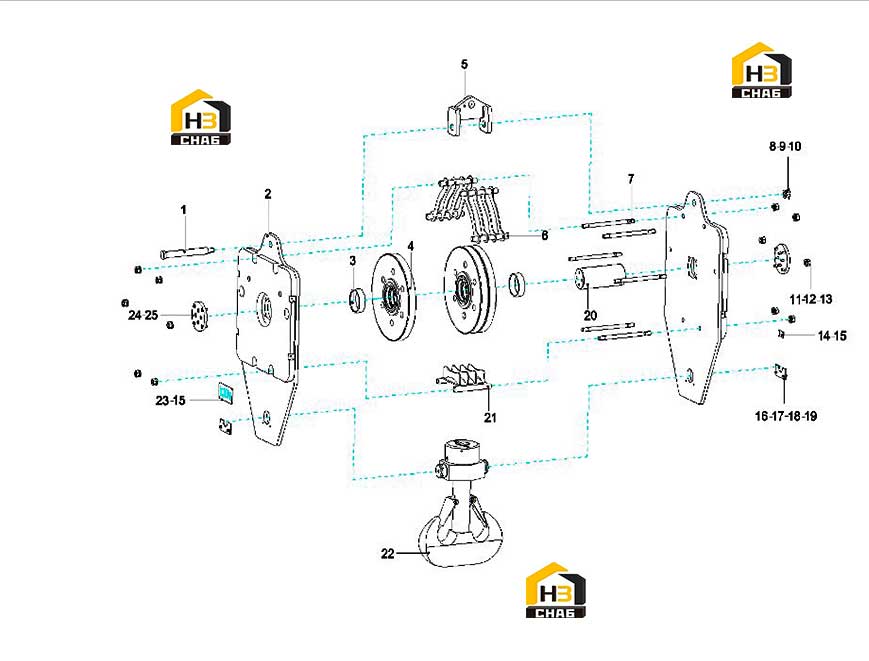

Обойма крюка 100т 12205352

← Крюк 50т 12204086 Крюк 100т 12205356 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] Pin shaft

Каталожный номер:12205348

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side panel assembly

Каталожный номер:12205354

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:12205351

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:3

Примечание:

№ на схеме:5

Наименование:Connecting board

Каталожный номер:12205358

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rope frame

Каталожный номер:12205360

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connecting rod

Каталожный номер:12205349

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:1

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210313000042

Комплект:1

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:A210491000021

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000014

Комплект:12

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000011

Комплект:12

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210301000011

Комплект:12

Примечание:

№ на схеме:14

Наименование:signage

Каталожный номер:12202770

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rivet 3x10GB827

Каталожный номер:21005399

Комплект:8

Примечание:

№ на схеме:16

Наименование:Shaft end baffle

Каталожный номер:10456681

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB5783 10.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pulley shaft

Каталожный номер:12205350

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear rope frame

Каталожный номер:12205362

Комплект:1

Примечание:

№ на схеме:22

Наименование:100t hook set

Каталожный номер:12205356

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lifting sign

Каталожный номер:10973455

Комплект:1

Примечание:

№ на схеме:24

Наименование:Card board

Каталожный номер:12204096

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M16x35GB70.1

Каталожный номер:A210204000234

Комплект:16

Примечание:
