Крюк 50т 12204086

Крюк 50т 12204086

← Узел шкива 21037189 Обойма крюка 100т 12205352 →

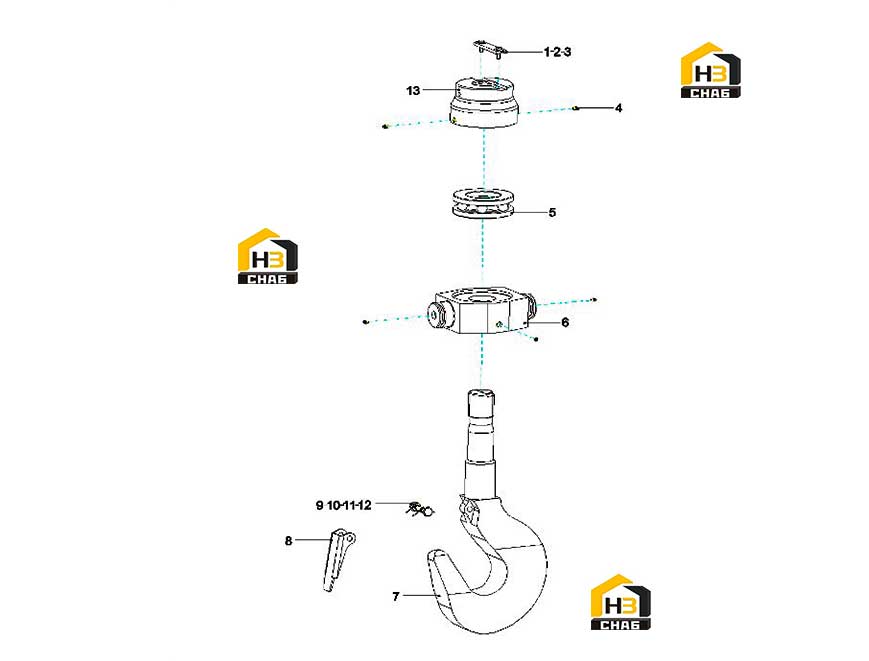

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:board
Каталожный номер:10706341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 12GB855
Каталожный номер:60045176
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:A210111000203
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Butter mouth
Каталожный номер:A210804000002
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rolling bearing GB301
Каталожный номер:21026568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:beam
Каталожный номер:12214690
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hook
Каталожный номер:10706331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Baffle
Каталожный номер:10706332
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M20x100GB5782 Grade 10.9
Каталожный номер:A210110000205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:nut
Каталожный номер:A210307000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 20GB93-87GB/T 93
Каталожный номер:A210401000006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:spring
Каталожный номер:10829171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:[T] nut
Каталожный номер:10973437
Комплект:1
Примечание:
