Цилиндр передний вертикальный масляный 10059849

Цилиндр передний вертикальный масляный 10059849

← Цилиндр горизонтальный 10865628 Цилиндр задний вертикальный масляный 10059851 →

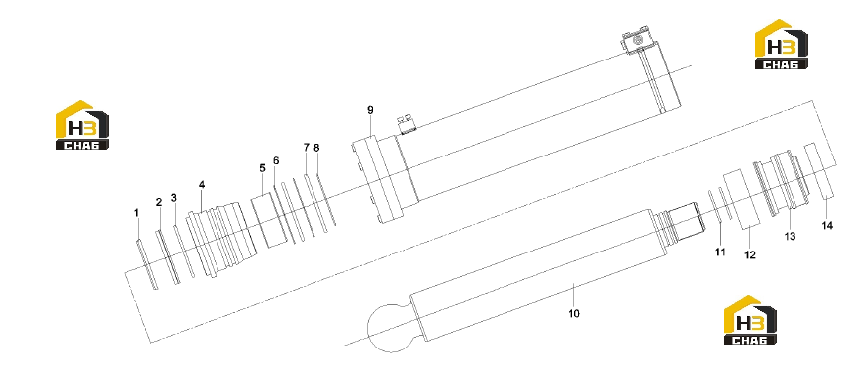

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seal, dust
Каталожный номер:B230101001373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Ring, seal
Каталожный номер:A880806030155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GS-ring, seal
Каталожный номер:A880806030020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ring, backup
Каталожный номер:B230101000691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bearing, plain
Каталожный номер:A221500000416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, retaining
Каталожный номер:10059846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:A210609000010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, retaining
Каталожный номер:A210417000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cylinder assy
Каталожный номер:10059767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Piston rod
Каталожный номер:10059797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:A210609000135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, seal
Каталожный номер:A880806030019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Piston
Каталожный номер:10059778
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sleeve, guide
Каталожный номер:10059751
Комплект:1
Примечание:
