Цилиндр горизонтальный 10865628

Цилиндр горизонтальный 10865628

← Цилиндр горизонтальный 10865624 Цилиндр передний вертикальный масляный 10059849 →

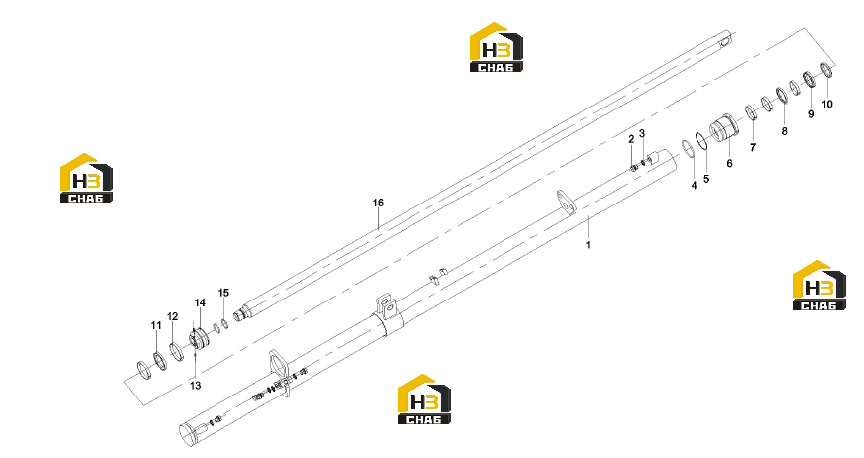

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder body assembly
Каталожный номер:10865629
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plug, screw
Каталожный номер:A210332000001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210434000008
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:A210609000165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Retainer Ring
Каталожный номер:10183452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Guide sleeve
Каталожный номер:11417808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring, guide
Каталожный номер:B230101001494
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, seal, GS
Каталожный номер:B230101001497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, seal, SIL
Каталожный номер:B230101001500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, dustproof, PW
Каталожный номер:B230101001682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:OK-ring, seal
Каталожный номер:B230101000132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, guide
Каталожный номер:B230101001681
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:24000485
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Piston
Каталожный номер:10182700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A210609000117
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Piston Rod
Каталожный номер:10182710
Комплект:1
Примечание:
