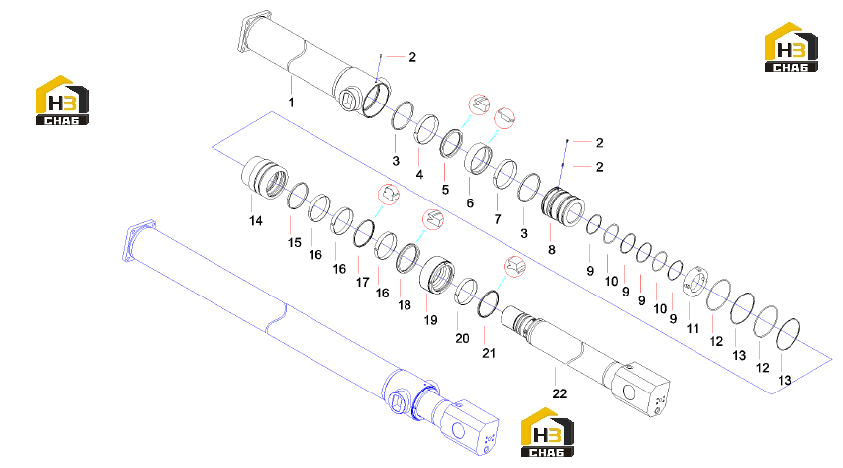

Цилиндр масляный телескопический 10047028

← Цилиндр масляный телескопический 10047023 Опора канатная 10042264 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assem.

Каталожный номер:10057353

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210208000008

Комплект:3

Примечание:

№ на схеме:3

Наименование:Guide Ring

Каталожный номер:B230101001722

Комплект:2

Примечание:

№ на схеме:4

Наименование:Guide Ring

Каталожный номер:B230101001322

Комплект:1

Примечание:

№ на схеме:5

Наименование:MPS-ring, seal

Каталожный номер:B230101002108

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, Seal

Каталожный номер:A880806030028

Комплект:1

Примечание:

№ на схеме:7

Наименование:Guide Ring

Каталожный номер:60053019

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston

Каталожный номер:10057342

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer ring ZX_D125x5.3

Каталожный номер:10250741

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring, 115 x5.3GB3452.1

Каталожный номер:A31C211500530

Комплект:2

Примечание:

№ на схеме:11

Наименование:Oil-out ring

Каталожный номер:10057447

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal -〇-Ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring, retainer

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sealing cover

Каталожный номер:10057345

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anti-pollution loop

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Ring

Каталожный номер:A880803040011

Комплект:3

Примечание:

№ на схеме:17

Наименование:CRGS Seal ring 160x175.1 x6.3 AD1 Skf

Каталожный номер:A880806030016

Комплект:1

Примечание:

№ на схеме:18

Наименование:seal ring

Каталожный номер:A880806030001

Комплект:1

Примечание:

№ на схеме:19

Наименование:Guide sleeve

Каталожный номер:10910584

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide ring

Каталожный номер:B230101002249

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, dustproof, AY

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston rod assem.

Каталожный номер:10057371

Комплект:1

Примечание:
