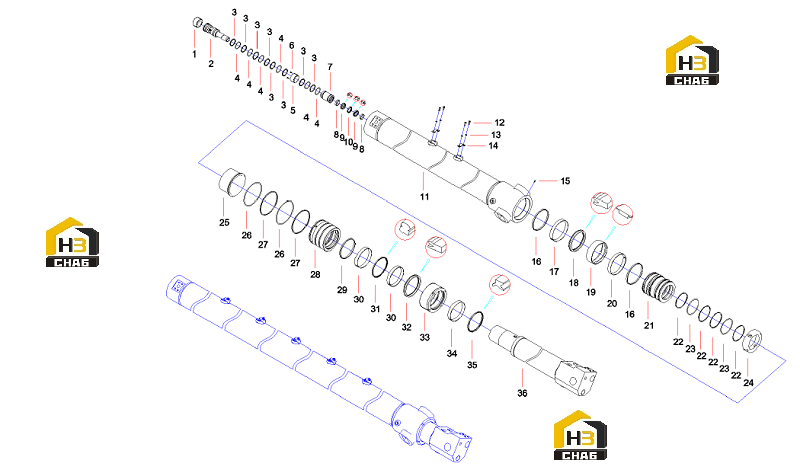

Цилиндр масляный телескопический 10047023

← Цилиндр телескопический 10047105 Цилиндр масляный телескопический 10047028 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fixed block of seal plate II

Каталожный номер:10910588

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil-out tube assembly

Каталожный номер:10057379

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retainer Ring

Каталожный номер:10250773

Комплект:8

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000067

Комплект:6

Примечание:

№ на схеме:5

Наименование:Fixed block

Каталожный номер:10057432

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:24004294

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil tube seal sleeve

Каталожный номер:10910589

Комплект:1

Примечание:

№ на схеме:8

Наименование:Guide Ring

Каталожный номер:B230101001501

Комплект:2

Примечание:

№ на схеме:9

Наименование:seal ring

Каталожный номер:60023542

Комплект:2

Примечание:

№ на схеме:10

Наименование:seal ring

Каталожный номер:B230101001502

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder assem.

Каталожный номер:10057386

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000147

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:14

Наименование:pipe nip

Каталожный номер:10058038

Комплект:5

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A880801010059

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Ring

Каталожный номер:B230101001571

Комплект:2

Примечание:

№ на схеме:17

Наименование:Guide Ring

Каталожный номер:B230101001322

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, seal, B7

Каталожный номер:B230101000298

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, Seal

Каталожный номер:A880806030028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide Ring

Каталожный номер:60053019

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston

Каталожный номер:10057451

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retainer Ring

Каталожный номер:11013035

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:23001963

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil-out ring

Каталожный номер:10057447

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spacer Sleeve

Каталожный номер:10057407

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal - O - Ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring, retainer

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:28

Наименование:Guide sleeve

Каталожный номер:10057449

Комплект:1

Примечание:

№ на схеме:29

Наименование:Anti-pollution loop

Каталожный номер:B230101001561

Комплект:1

Примечание:

№ на схеме:30

Наименование:Guide Ring

Каталожный номер:A880803040011

Комплект:2

Примечание:

№ на схеме:31

Наименование:CRGS Seal ring 160x175.1 x6.3 AD1 Skf

Каталожный номер:A880806030016

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring, seal, BS

Каталожный номер:B230101000425

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pressure cover

Каталожный номер:10057404

Комплект:1

Примечание:

№ на схеме:34

Наименование:Guide ring

Каталожный номер:B230101002249

Комплект:1

Примечание:

№ на схеме:35

Наименование:Ring, dustproof, AY

Каталожный номер:B230101000428

Комплект:1

Примечание:

№ на схеме:36

Наименование:Piston rod assem.

Каталожный номер:10057455

Комплект:1

Примечание:
