Трубопровод рулевого управления 10435089

Трубопровод рулевого управления 10435089

← Ось рулевая в сборе a810305990026 Бачок масла рулевого управления a810299019000 →

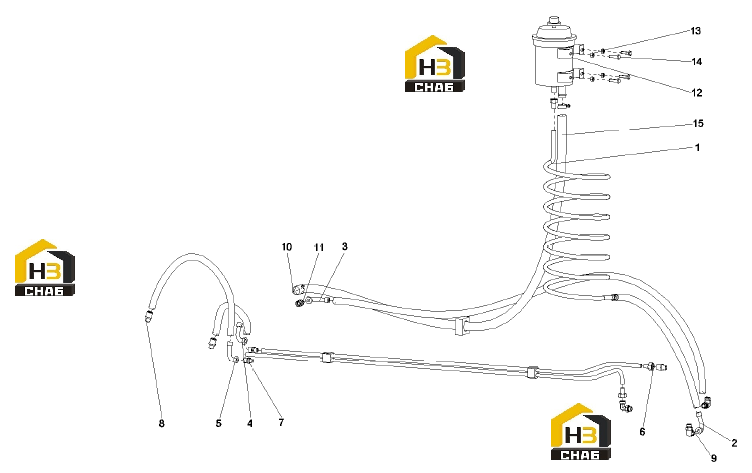

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cooling pipe assy, spire
Каталожный номер:60020493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103000278
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, 1SN12-DKOL-DKOL90-2000(ST)Q/SY1102
Каталожный номер:B230103000283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103004501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, rubber
Каталожный номер:B230103004504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe assy, steel
Каталожный номер:10016671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe assy, steel
Каталожный номер:10016669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adaptor, Tube
Каталожный номер:A229900002499
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:A229900002820
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hoop, ring, hose
Каталожный номер:A229900002965
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Joint
Каталожный номер:A229900006314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steering reservoir assy
Каталожный номер:A810299019000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210319000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose, oil inlet, oil pump, steering
Каталожный номер:10999387
Комплект:1
Примечание:
