Ось рулевая в сборе a810305990026

Ось рулевая в сборе a810305990026

← Система гидравлическая рулевого управления a810305000030 Трубопровод рулевого управления 10435089 →

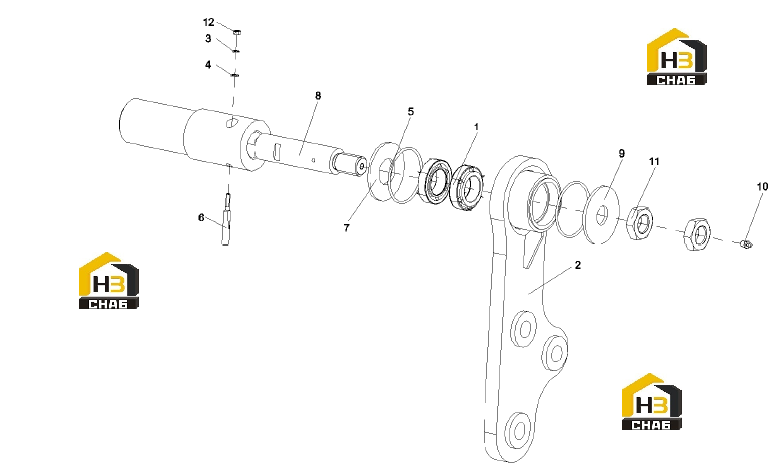

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bearing, roller
Каталожный номер:A210604000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Steering axle assy, middle
Каталожный номер:00000347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:A210609000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Linch pin
Каталожный номер:A820301021105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Disk
Каталожный номер:A820101329590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin, steering axle, middle
Каталожный номер:A820301021106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Disk
Каталожный номер:A820101329591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cup, oil
Каталожный номер:A210804000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210309000009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000016
Комплект:1
Примечание:
