Трубопровод подъема 11008120

← Насос масляный 10180367 Клапан в сборе 11234474 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

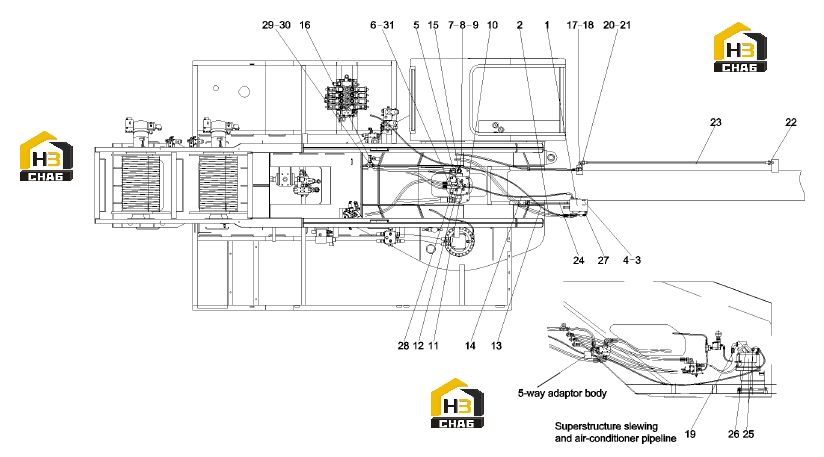

№ на схеме:1

Наименование:Valve assy, balance, luffing

Каталожный номер:11234474

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103008240

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000229

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:A229900002581

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe assy, steel, return

Каталожный номер:10905922

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000024

Комплект:4

Примечание:

№ на схеме:8

Наименование:Connector, flange, right angle

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange, split

Каталожный номер:B229900000333

Комплект:2

Примечание:

№ на схеме:10

Наименование:Joint, rotary

Каталожный номер:00002137

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:A229900002495

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:A229900002939

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103002374

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002373

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe assy, steel

Каталожный номер:11008116

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:A229900004342

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:A210770000631

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:A229900003026

Комплект:4

Примечание:

№ на схеме:20

Наименование:Flange, split

Каталожный номер:A229900002856

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector, flange, right angle

Каталожный номер:21002923

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:A229900002498

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe assy, steel

Каталожный номер:11008102

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe assy, steel

Каталожный номер:11008108

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:A229900004407

Комплект:1

Примечание:

№ на схеме:26

Наименование:Motor, plunger

Каталожный номер:A220501000070

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:A229900002559

Комплект:2

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:A229900002561

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe assy, steel

Каталожный номер:11008402

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector, pipe

Каталожный номер:A229900002789

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:1

Примечание:
