Насос масляный 10180367

Насос масляный 10180367

← Трубопровод задней части a810201023785 Трубопровод подъема 11008120 →

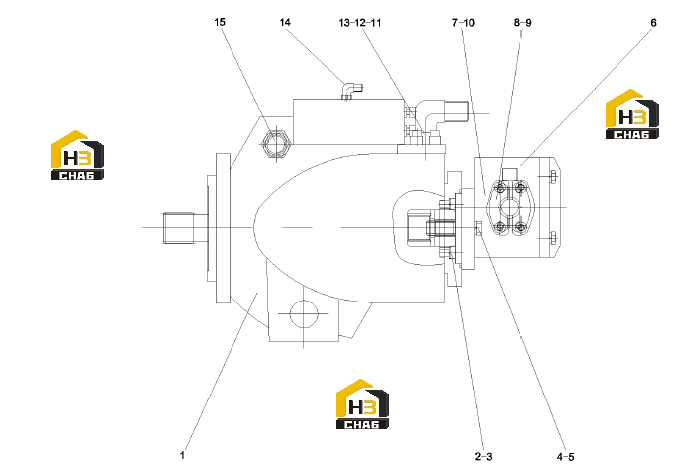

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pump, plunger
Каталожный номер:B220301000588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000181
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pump, gear
Каталожный номер:A220301000288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Flange, split
Каталожный номер:A229900002488
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange, split
Каталожный номер:B229900000332
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:A210770000586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:A210204000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Flange, split
Каталожный номер:A229900005120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, flange, right angle
Каталожный номер:A210770000615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:21002884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:21008316
Комплект:1
Примечание:
