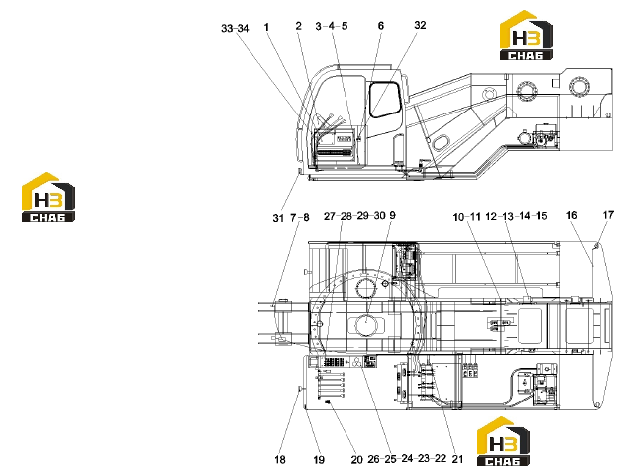

Система электрики 10182622

← Молоток весовой 10044511 Блок предохранителей 10181950 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L ayout, panel, operation

Каталожный номер:10181950

Комплект:1

Примечание:

№ на схеме:2

Наименование:SANY LCD Display Screen Assy

Каталожный номер:A810299000516

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210202000024

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000015

Комплект:10

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000005

Комплект:10

Примечание:

№ на схеме:6

Наименование:Terminal, mobile

Каталожный номер:A810201990116

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor, pressure

Каталожный номер:B240600000244

Комплект:2

Примечание:

№ на схеме:8

Наименование:Harness, sensor, pressure

Каталожный номер:10182609

Комплект:1

Примечание:

№ на схеме:9

Наименование:Conduction ring subassy

Каталожный номер:10117085

Комплект:1

Примечание:

№ на схеме:10

Наименование:Harness, solenoid valve

Каталожный номер:10181949

Комплект:1

Примечание:

№ на схеме:11

Наименование:Device, safety, rope, wire

Каталожный номер:A229900001996

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210404000005

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000017

Комплект:5

Примечание:

№ на схеме:15

Наименование:Harness 1

Каталожный номер:10142437

Комплект:1

Примечание:

№ на схеме:16

Наименование:L amp subassy, outline, rear

Каталожный номер:10140655

Комплект:2

Примечание:

№ на схеме:17

Наименование:Lamp, working

Каталожный номер:A241100000312

Комплект:1

Примечание:

№ на схеме:18

Наименование:Horn, electric

Каталожный номер:A240500000075

Комплект:1

Примечание:

№ на схеме:19

Наименование:Switch, pedal

Каталожный номер:A241200000272

Комплект:1

Примечание:

№ на схеме:20

Наименование:Socket, chip-type

Каталожный номер:B241200000657

Комплект:3

Примечание:

№ на схеме:21

Наименование:Switch, proximity

Каталожный номер:B241200000884

Комплект:2

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000015

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:6

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000016

Комплект:18

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000016

Комплект:18

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000006

Комплект:36

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:12

Примечание:

№ на схеме:30

Наименование:Harness diagram, panel

Каталожный номер:10791144

Комплект:1

Примечание:

№ на схеме:31

Наименование:Terminal

Каталожный номер:A242000000313

Комплект:3

Примечание:

№ на схеме:32

Наименование:Terminal

Каталожный номер:A210770000072

Комплект:1

Примечание:

№ на схеме:33

Наименование:Relay

Каталожный номер:B240700000006

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sleeve, protective, socket, relay,

Каталожный номер:B240700000007

Комплект:1

Примечание:
