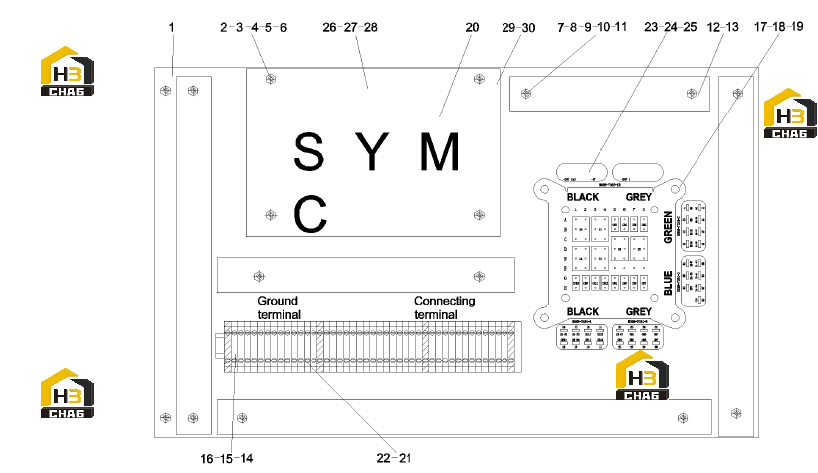

Блок предохранителей 10181950

← Система электрики 10182622 Жгут проводов 10182609 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Panel, distributing

Каталожный номер:A820101328091

Комплект:1

Примечание:

№ на схеме:2

Наименование:SANY motion controller assembly

Каталожный номер:A810201990115

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000124

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000005

Комплект:32

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000015

Комплект:16

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000015

Комплект:16

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000238

Комплект:12

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bail

Каталожный номер:A241600000016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Line trough SWD50/35/2000

Каталожный номер:60063910

Комплект:1

Примечание:

№ на схеме:14

Наименование:Teminal, connecting

Каталожный номер:A242000000303

Комплект:37

Примечание:

№ на схеме:15

Наименование:Teminal, connecting

Каталожный номер:A242000000305

Комплект:6

Примечание:

№ на схеме:16

Наименование:Block, retaining, terminal, 249-117

Каталожный номер:B242000000011

Комплект:2

Примечание:

№ на схеме:17

Наименование:Box, distribution, power, central

Каталожный номер:B249900001443

Комплект:1

Примечание:

№ на схеме:18

Наименование:Terminal

Каталожный номер:21019911

Комплект:16

Примечание:

№ на схеме:19

Наименование:Terminal

Каталожный номер:60002395

Комплект:3

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:B241000000219

Комплект:31

Примечание:

№ на схеме:21

Наименование:Jumper, 280-402

Каталожный номер:B242000000013

Комплект:2

Примечание:

№ на схеме:22

Наименование:End plate and spacer plate

Каталожный номер:A249900000463

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stopple, seal

Каталожный номер:60027600

Комплект:3

Примечание:

№ на схеме:24

Наименование:Wire, black

Каталожный номер:A241900000152

Комплект:1

Примечание:

№ на схеме:25

Наименование:Wire, red

Каталожный номер:A241900000103

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:A241000000291

Комплект:32

Примечание:

№ на схеме:27

Наименование:Pin

Каталожный номер:A241000000290

Комплект:6

Примечание:

№ на схеме:28

Наименование:Socket, 32-core

Каталожный номер:A241200001143

Комплект:2

Примечание:

№ на схеме:29

Наименование:Harness assembly of Display Screen

Каталожный номер:A810299000645

Комплект:1

Примечание:

№ на схеме:30

Наименование:Harness assembly of GPS

Каталожный номер:A810299000646

Комплект:1

Примечание:
