Узел средней подвески 10024802

← Пластины подвески 10024287 Пластины подвески 10024310 →

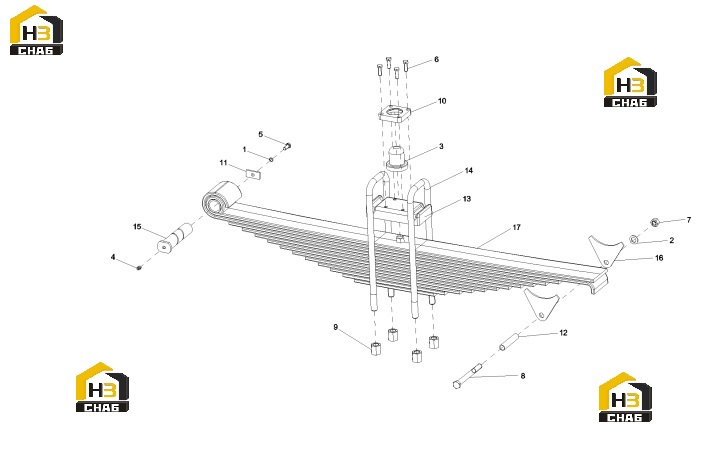

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:2

Примечание:

№ на схеме:3

Наименование:Middle and rear axle damping pads

Каталожный номер:A820606030680

Комплект:2

Примечание:

№ на схеме:4

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M16x160GB5782 Grade 10.9

Каталожный номер:A210110000425

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut M20x1.5GB56 Grade 10

Каталожный номер:A210321000010

Комплект:8

Примечание:

№ на схеме:10

Наименование:Front axle limit plate

Каталожный номер:10014657

Комплект:2

Примечание:

№ на схеме:11

Наименование:Baffle

Каталожный номер:10024587

Комплект:2

Примечание:

№ на схеме:12

Наименование:Side panel positioning sleeve

Каталожный номер:10024594

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cover plate

Каталожный номер:10024582

Комплект:2

Примечание:

№ на схеме:14

Наименование:U-shaped bolt

Каталожный номер:10024647

Комплект:4

Примечание:

№ на схеме:15

Наименование:Leaf spring pin three

Каталожный номер:10024649

Комплект:2

Примечание:

№ на схеме:16

Наименование:Leaf spring side plate

Каталожный номер:11165727

Комплект:4

Примечание:

№ на схеме:17

Наименование:Leaf spring assembly two

Каталожный номер:10024310

Комплект:2

Примечание:
