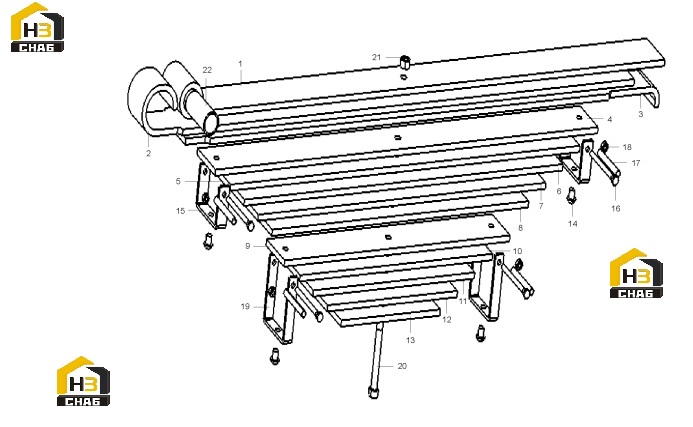

Пластины подвески 10024310

← Узел средней подвески 10024802 Система задней подвески 10025022 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Leaf spring one piece SYM550J443-021

Каталожный номер:60090772

Комплект:1

Примечание:

№ на схеме:2

Наименование:Leaf spring two-piece SYM550J443-023

Каталожный номер:60090723

Комплект:1

Примечание:

№ на схеме:3

Наименование:Leaf spring three-piece SYM550J443-025

Каталожный номер:60090743

Комплект:1

Примечание:

№ на схеме:4

Наименование:Leaf spring four-piece SYM550J443-031

Каталожный номер:60090761

Комплект:1

Примечание:

№ на схеме:5

Наименование:Leaf spring five-piece SYM550J443-033

Каталожный номер:60090767

Комплект:1

Примечание:

№ на схеме:6

Наименование:Leaf spring six-piece SYM550J443-035

Каталожный номер:60090733

Комплект:1

Примечание:

№ на схеме:7

Наименование:Leaf spring seven-piece SYM550J443-037

Каталожный номер:60090738

Комплект:1

Примечание:

№ на схеме:8

Наименование:Leaf spring eight-piece SYM550J443-039

Каталожный номер:60090719

Комплект:1

Примечание:

№ на схеме:9

Наименование:Leaf spring nine-piece SYM550J443-041

Каталожный номер:60090729

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ten leaf springs SYM550J443-043

Каталожный номер:60090752

Комплект:1

Примечание:

№ на схеме:11

Наименование:Leaf spring sheet SYM550J443-045

Каталожный номер:60090757

Комплект:1

Примечание:

№ на схеме:12

Наименование:Twelve leaf springs SYM550J443-047

Каталожный номер:60090748

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thirteen leaf springs SYM550J443-049

Каталожный номер:60090754

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rivet Q4501419

Каталожный номер:60090808

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clamp JS6890H-2911032

Каталожный номер:60090799

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp bolt Q150B10125

Каталожный номер:60090804

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp sleeve 2913H-107

Каталожный номер:60090806

Комплект:4

Примечание:

№ на схеме:18

Наименование:Clamp nut Q340B10

Каталожный номер:60090803

Комплект:4

Примечание:

№ на схеме:19

Наименование:Clamp 2913H-042

Каталожный номер:60090794

Комплект:2

Примечание:

№ на схеме:20

Наименование:Center bolt SYM5550J443-106

Каталожный номер:60090823

Комплект:1

Примечание:

№ на схеме:21

Наименование:Center nut Q341B16

Каталожный номер:60090819

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bushing 2913SY-022

Каталожный номер:60090789

Комплект:1

Примечание:
