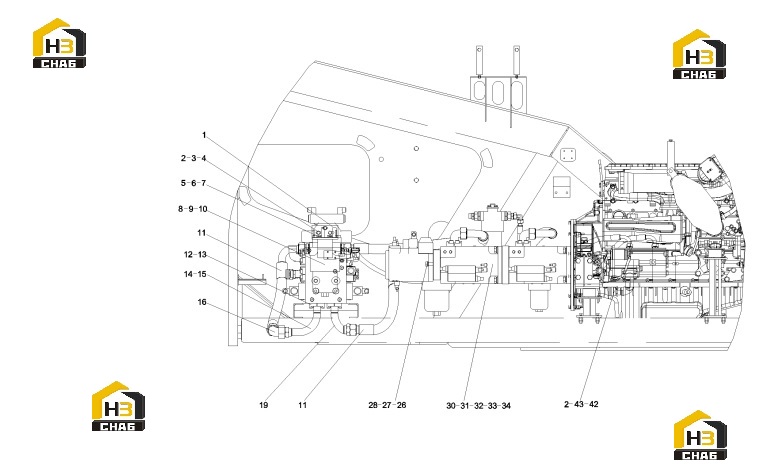

Трубопровод плунжерного насоса 11430044 (часть 2)

← Трубопровод плунжерного насоса 11430044 (часть 1) Комплектующие плунжерного насоса b220301000710 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter holder

Каталожный номер:10007972

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:14

Примечание:

№ на схеме:3

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:14

Примечание:

№ на схеме:4

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:14

Примечание:

№ на схеме:5

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:8

Наименование:High pressure filter

Каталожный номер:B229900000018

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe joint

Каталожный номер:10411876

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000199

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103007454

Комплект:2

Примечание:

№ на схеме:12

Наименование:Folio flange

Каталожный номер:A229900005120

Комплект:8

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210204000343

Комплект:16

Примечание:

№ на схеме:14

Наименование:Steel pipe assembly

Каталожный номер:11430017

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 37.69x3.53AS568-222

Каталожный номер:B230101000091

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:B210780001173

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel pipe assembly

Каталожный номер:11430012

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M16x55GB5783 Grade 10.9

Каталожный номер:A210111000054

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plunger pump

Каталожный номер:B220304000082

Комплект:2

Примечание:

№ на схеме:31

Наименование:Front coupling flange

Каталожный номер:10452522

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rear spline sleeve

Каталожный номер:10452577

Комплект:1

Примечание:

№ на схеме:33

Наименование:Front spline cover

Каталожный номер:10452569

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring 150x3.55GB3452.1

Каталожный номер:A210609000013

Комплект:1

Примечание:

№ на схеме:42

Наименование:Steel pipe assembly

Каталожный номер:10480589

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:A210609000138

Комплект:1

Примечание:
