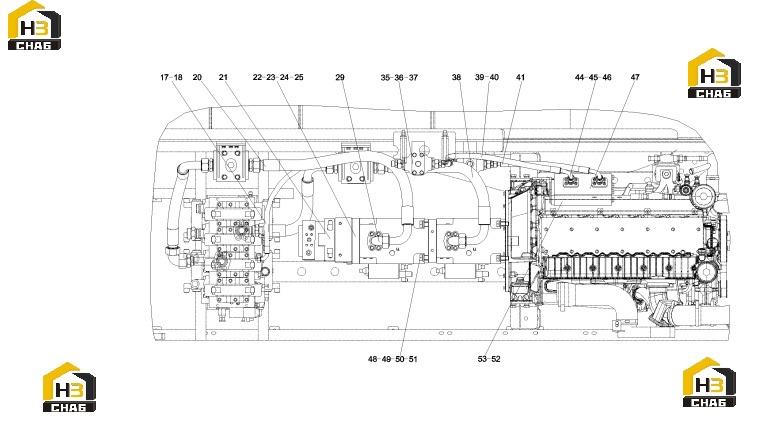

Трубопровод плунжерного насоса 11430044 (часть 1)

← Трубопровод противовеса 11430039 (часть 2) Трубопровод плунжерного насоса 11430044 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103000102

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:B210780000629

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103006860

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plunger pump

Каталожный номер:B220301000710

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rear coupling flange

Каталожный номер:10452523

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A230101000293

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring 125x3.55GB3452.1

Каталожный номер:A210608000320

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210609000007

Комплект:2

Примечание:

№ на схеме:29

Наименование:Right angle flange joint

Каталожный номер:B210780001050

Комплект:2

Примечание:

№ на схеме:35

Наименование:filter

Каталожный номер:B222100000318

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pipe joint

Каталожный номер:B210780000972

Комплект:4

Примечание:

№ на схеме:37

Наименование:Pipe joint

Каталожный номер:B210780000907

Комплект:3

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103007455

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hose

Каталожный номер:B230103000397

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe joint

Каталожный номер:A229900004342

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:B230103000393

Комплект:1

Примечание:

№ на схеме:44

Наименование:Steel pipe assembly

Каталожный номер:11105957

Комплект:2

Примечание:

№ на схеме:45

Наименование:O-ring

Каталожный номер:A210608000120

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:12

Примечание:

№ на схеме:47

Наименование:Left-handed gear pump

Каталожный номер:A220301000363

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M20x55GB5783 Grade 10.9

Каталожный номер:A210111000061

Комплект:8

Примечание:

№ на схеме:49

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:50

Наименование:washer

Каталожный номер:A210406000014

Комплект:8

Примечание:

№ на схеме:51

Наименование:Screw M12x45GB70.1

Каталожный номер:A210204000024

Комплект:8

Примечание:

№ на схеме:52

Наименование:Screw M10x30GB70.1

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:B230103001009

Комплект:1

Примечание:
