Система впуска воздуха 10197560

Система впуска воздуха 10197560

← Система впуска топлива 10197011 Система выхлопная 10199005 →

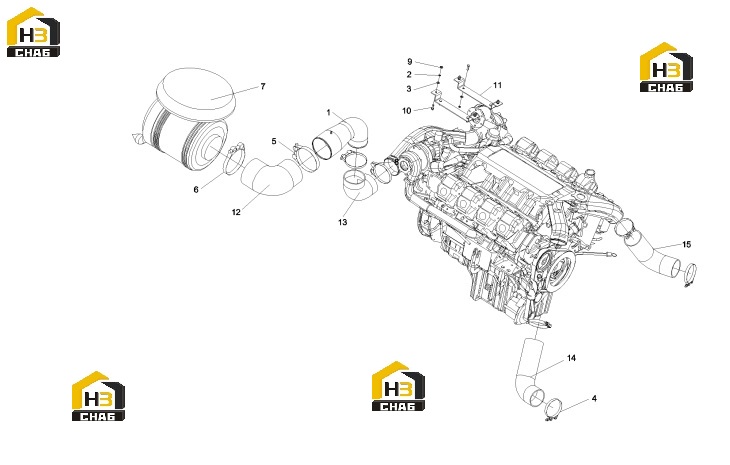

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air filter outlet steel pipe assembly
Каталожный номер:10020532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ding-shaped hoop
Каталожный номер:A229900003293
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ding-shaped hoop
Каталожный номер:A210855000070
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ding-shaped hoop
Каталожный номер:A210855000071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Air filter
Каталожный номер:A222100000438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ding-shaped hoop
Каталожный номер:A229900002734
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M10GB889.1
Каталожный номер:A210319000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x30GB5783
Каталожный номер:A210111000023
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Air filter bracket
Каталожный номер:10197554
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Air filter outlet hose
Каталожный номер:10020493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Supercharger intake hose
Каталожный номер:10197555
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Intercooler air inlet hose
Каталожный номер:10197556
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Intercooler air outlet hose
Каталожный номер:10197559
Комплект:1
Примечание:
