Система впуска топлива 10197011

Система впуска топлива 10197011

← Комплектующие двигателя b220200000111 Система впуска воздуха 10197560 →

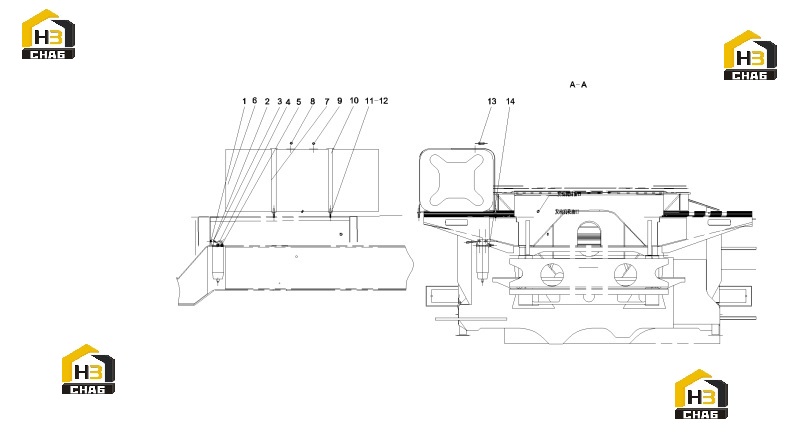

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M10x35GB5783
Каталожный номер:A210111000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M10GB889.1
Каталожный номер:A210319000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Diesel filter connector
Каталожный номер:10019232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Diesel engine oil suction pipe
Каталожный номер:11213215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Fuel tank assembly
Каталожный номер:A229900008931
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fuel tank hoop rubber pad
Каталожный номер:11212606
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fuel tank return pipe
Каталожный номер:11213216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Diesel filter inlet pipe
Каталожный номер:11213214
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fuel tank hoop assembly
Каталожный номер:10197009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M12GB889.1
Каталожный номер:A210319000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Throat clamp
Каталожный номер:A210855000003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 16JB982
Каталожный номер:A210434000008
Комплект:2
Примечание:
