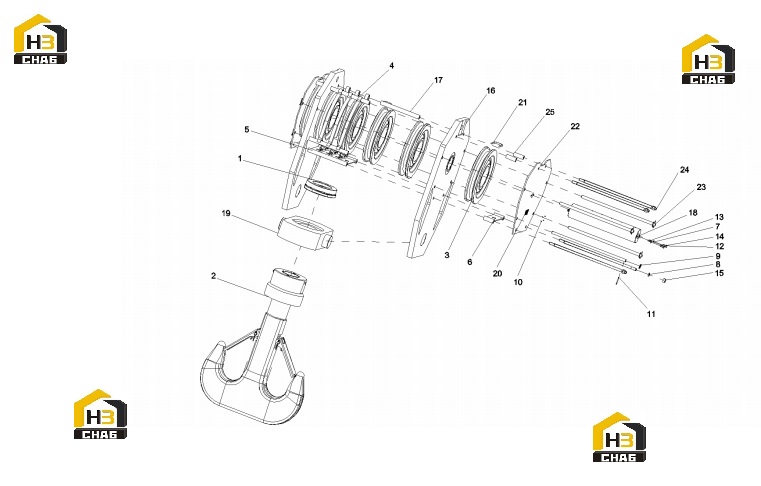

Обойма крюка 100 т 10024800

← Крепление подъемного механизма 10025338 Крюк подъемный 10024751 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rolling bearing

Каталожный номер:21020878

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lifting hook

Каталожный номер:10024751

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pulley block

Каталожный номер:10024701

Комплект:6

Примечание:

№ на схеме:4

Наименование:Stop rod

Каталожный номер:10881966

Комплект:2

Примечание:

№ на схеме:5

Наименование:Baffle

Каталожный номер:10889658

Комплект:1

Примечание:

№ на схеме:6

Наименование:Baffle

Каталожный номер:10889660

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 18GB93

Каталожный номер:A210401000005

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:10

Наименование:Rivet 3x6GB827

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:A210491000019

Комплект:8

Примечание:

№ на схеме:12

Наименование:Grease mouth protective cap

Каталожный номер:A290000001564

Комплект:3

Примечание:

№ на схеме:13

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:8

Примечание:

№ на схеме:16

Наименование:board

Каталожный номер:10024753

Комплект:2

Примечание:

№ на схеме:17

Наименование:set

Каталожный номер:10024783

Комплект:2

Примечание:

№ на схеме:18

Наименование:axis

Каталожный номер:10024785

Комплект:1

Примечание:

№ на схеме:19

Наименование:beam

Каталожный номер:10024794

Комплект:1

Примечание:

№ на схеме:20

Наименование:signage

Каталожный номер:10024796

Комплект:1

Примечание:

№ на схеме:21

Наименование:board

Каталожный номер:10240758

Комплект:2

Примечание:

№ на схеме:22

Наименование:board

Каталожный номер:10024763

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rope stop

Каталожный номер:10024777

Комплект:4

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:10024778

Комплект:4

Примечание:

№ на схеме:25

Наименование:set

Каталожный номер:10024781

Комплект:4

Примечание:
