Крюк подъемный 10024751

Крюк подъемный 10024751

← Обойма крюка 100 т 10024800 Шкив 10024701 →

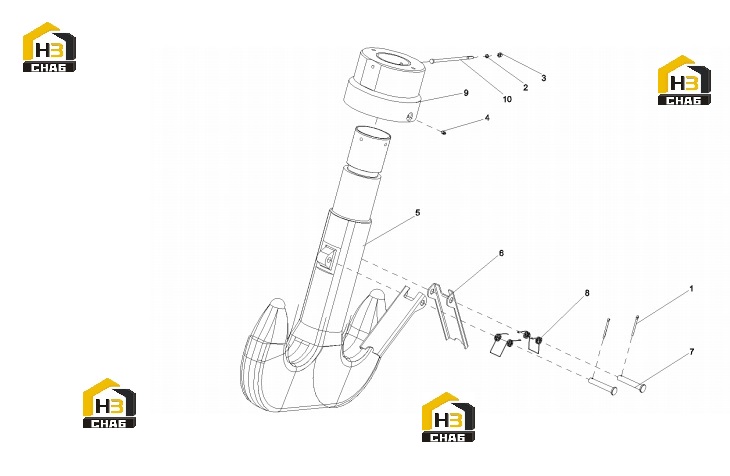

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin 6.3x63GB91
Каталожный номер:A210491000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Oil cup
Каталожный номер:A210804000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hook body
Каталожный номер:10024704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Baffle
Каталожный номер:10024705
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:axis
Каталожный номер:10024707
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flat row double torsion spring
Каталожный номер:10024708
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hook nut
Каталожный номер:10024748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:10024750
Комплект:1
Примечание:
