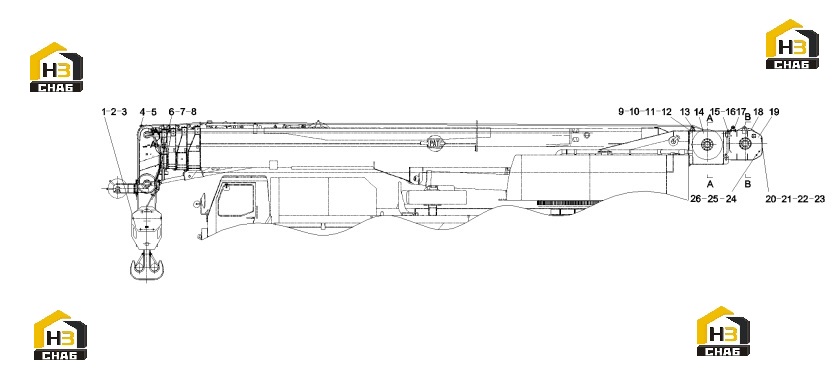

Механизм подъемный 10025338

← Комплектующие поворотной платформы 10023672 (часть 2) Крепление подъемного механизма 10025338 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:100 tons main hook

Каталожный номер:10024800

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main hook

Каталожный номер:10025074

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hook

Каталожный номер:10025227

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wire rope

Каталожный номер:60016487

Комплект:255

Примечание:

№ на схеме:5

Наименование:Wire rope

Каталожный номер:60016483

Комплект:170

Примечание:

№ на схеме:6

Наименование:Pin shaft

Каталожный номер:10022976

Комплект:1

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:10022978

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip pin

Каталожный номер:A820301020888

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:12

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:13

Наименование:Front rope support

Каталожный номер:10022023

Комплект:1

Примечание:

№ на схеме:14

Наименование:Reducer assembly with main reel

Каталожный номер:B220800000260

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin shaft

Каталожный номер:10022982

Комплект:4

Примечание:

№ на схеме:16

Наименование:Clip pin

Каталожный номер:10022983

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rear rope support

Каталожный номер:10021968

Комплект:1

Примечание:

№ на схеме:18

Наименование:Reducer assembly with auxiliary reel

Каталожный номер:B220800000259

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sub-roll Yang box

Каталожный номер:10021958

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:23

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:24

Наименование:Crossbar

Каталожный номер:10023034

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M20GB6170

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:44

Примечание:
