Комплектующие поворотной платформы 10023672 (часть 2)

Комплектующие поворотной платформы 10023672 (часть 2)

← Комплектующие поворотной платформы 10023672 (часть 1) Механизм подъемный 10025338 →

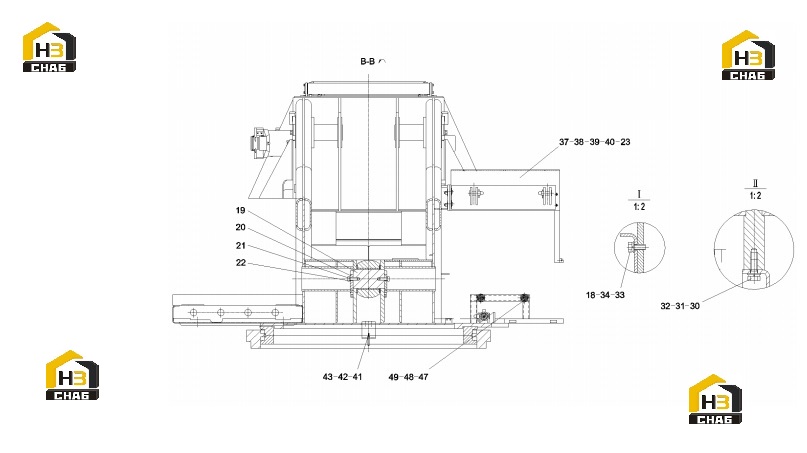

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:18
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Luffing hinge point shaft
Каталожный номер:10022588
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Luffing shaft baffle
Каталожный номер:10022594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt M20x35GB5783
Каталожный номер:A210111000296
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer 20GB93
Каталожный номер:A210401000006
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pin shaft
Каталожный номер:10022595
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Bolt M12x25GB5783
Каталожный номер:A210111000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Bolt M8x20GB5783
Каталожный номер:A210111000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Control room bracket
Каталожный номер:10205336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Bolt M16x50GB5783
Каталожный номер:A210111000230
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Nut M16GB6170
Каталожный номер:A210307000040
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Washer 16GB96.1
Каталожный номер:A210404000008
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Conductive ring bracket
Каталожный номер:10174950
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Lever bracket
Каталожный номер:10174951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Lever
Каталожный номер:10174952
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Shock absorber
Каталожный номер:10795467
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Bolt M8x35GB5783
Каталожный номер:A210111000092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:6
Примечание:
