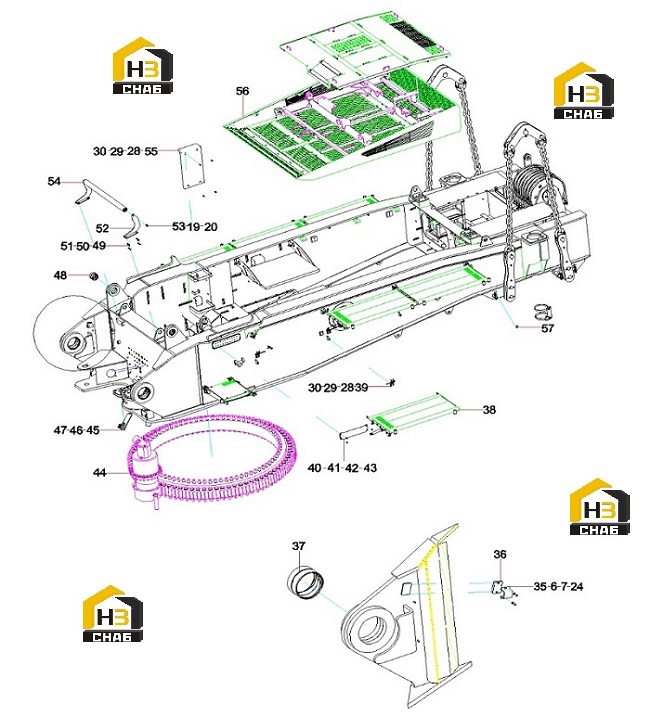

Комплектующие поворотной платформы (часть2) 13943953

← Комплектующие поворотной платформы (часть1) 13943953 Комплектующие поворотной платформы (часть3) 13943953 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:7

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:68

Примечание:

№ на схеме:20

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:52

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000090

Комплект:18

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000018

Комплект:80

Примечание:

№ на схеме:29

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:84

Примечание:

№ на схеме:30

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:84

Примечание:

№ на схеме:35

Наименование:board

Каталожный номер:12554076

Комплект:2

Примечание:

№ на схеме:36

Наименование:board

Каталожный номер:12366100

Комплект:2

Примечание:

№ на схеме:37

Наименование:Copper sleeve

Каталожный номер:11452054

Комплект:2

Примечание:

№ на схеме:38

Наименование:Guardrail

Каталожный номер:12215775

Комплект:1

Примечание:

№ на схеме:39

Наименование:board

Каталожный номер:12677376

Комплект:12

Примечание:

№ на схеме:40

Наименование:board

Каталожный номер:12139747

Комплект:1

Примечание:

№ на схеме:41

Наименование:bolt

Каталожный номер:A210111000078

Комплект:214

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:A210401000016

Комплект:217

Примечание:

№ на схеме:43

Наименование:washer

Каталожный номер:A210405000006

Комплект:217

Примечание:

№ на схеме:44

Наименование:Rotary mechanism

Каталожный номер:11413785

Комплект:1

Примечание:

№ на схеме:45

Наименование:board

Каталожный номер:12977325

Комплект:1

Примечание:

№ на схеме:46

Наименование:Pin XZ30x65_A1

Каталожный номер:10267582

Комплект:2

Примечание:

№ на схеме:47

Наименование:Pin pin

Каталожный номер:21012137

Комплект:2

Примечание:

№ на схеме:48

Наименование:Copper sleeve 3

Каталожный номер:21015039

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:8

Примечание:

№ на схеме:50

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:51

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:52

Наименование:bracket

Каталожный номер:12031217

Комплект:2

Примечание:

№ на схеме:53

Наименование:bolt

Каталожный номер:A210111000100

Комплект:2

Примечание:

№ на схеме:54

Наименование:Roller assembly

Каталожный номер:21015003

Комплект:1

Примечание:

№ на схеме:55

Наименование:Hexagonal valve cover

Каталожный номер:13943692

Комплект:1

Примечание:

№ на схеме:56

Наименование:Cover piece

Каталожный номер:13952154

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bolt M24x80GB5783

Каталожный номер:A210111000271

Комплект:4

Примечание:
