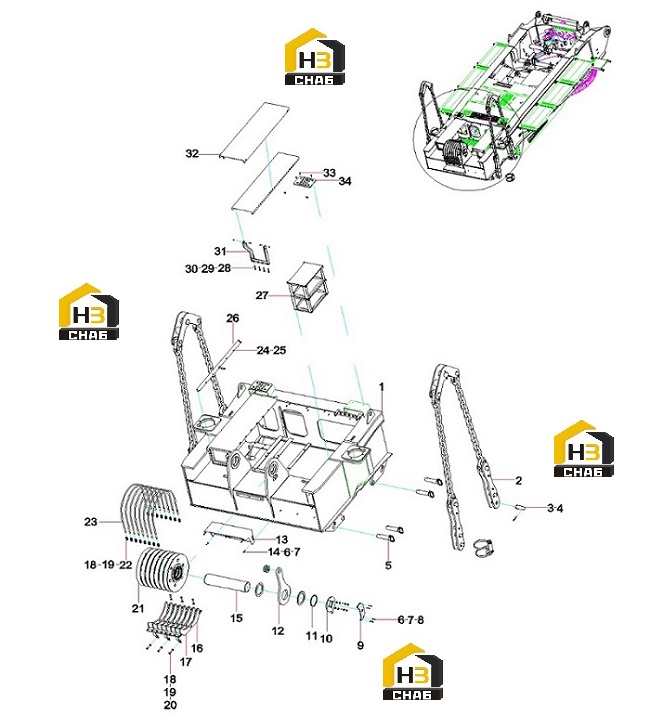

Комплектующие поворотной платформы (часть1) 13943953

← Система электрическая крана 13938229 Комплектующие поворотной платформы (часть2) 13943953 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turntable welding assembly

Каталожный номер:13938753

Комплект:1

Примечание:

№ на схеме:2

Наименование:Self-loading and unloading of counterweight after the host

Каталожный номер:12272128

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin 10x80GB91

Каталожный номер:21006354

Комплект:12

Примечание:

№ на схеме:4

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pin shaft

Каталожный номер:11452058

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:7

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:9

Наименование:board

Каталожный номер:12361993

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cover plate

Каталожный номер:12361998

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:21012197

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pull plate

Каталожный номер:12180457

Комплект:1

Примечание:

№ на схеме:13

Наименование:component

Каталожный номер:12143901

Комплект:1

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:15

Наименование:axis

Каталожный номер:12139492

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rope stop support

Каталожный номер:12139991

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rope stop support

Каталожный номер:12140022

Комплект:1

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000053

Комплект:34

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:68

Примечание:

№ на схеме:20

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:52

Примечание:

№ на схеме:21

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:7

Примечание:

№ на схеме:22

Наименование:Nut M16GB6170-00GB/T 6170

Каталожный номер:A210307000040

Комплект:48

Примечание:

№ на схеме:23

Наименование:Rebar

Каталожный номер:21012189

Комплект:8

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:A210111000090

Комплект:18

Примечание:

№ на схеме:25

Наименование:Nut M8GB6170-00GB/T 6170

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:26

Наименование:Wire rail

Каталожный номер:13943923

Комплект:1

Примечание:

№ на схеме:27

Наименование:frame

Каталожный номер:13960200

Комплект:1

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000018

Комплект:80

Примечание:

№ на схеме:29

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:84

Примечание:

№ на схеме:30

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:84

Примечание:

№ на схеме:31

Наименование:Pedal support

Каталожный номер:13943926

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pedal (370x1500)

Каталожный номер:11130859

Комплект:2

Примечание:

№ на схеме:33

Наименование:screw

Каталожный номер:A210211000023

Комплект:8

Примечание:

№ на схеме:34

Наименование:Rubber sheet

Каталожный номер:10143763

Комплект:2

Примечание:
