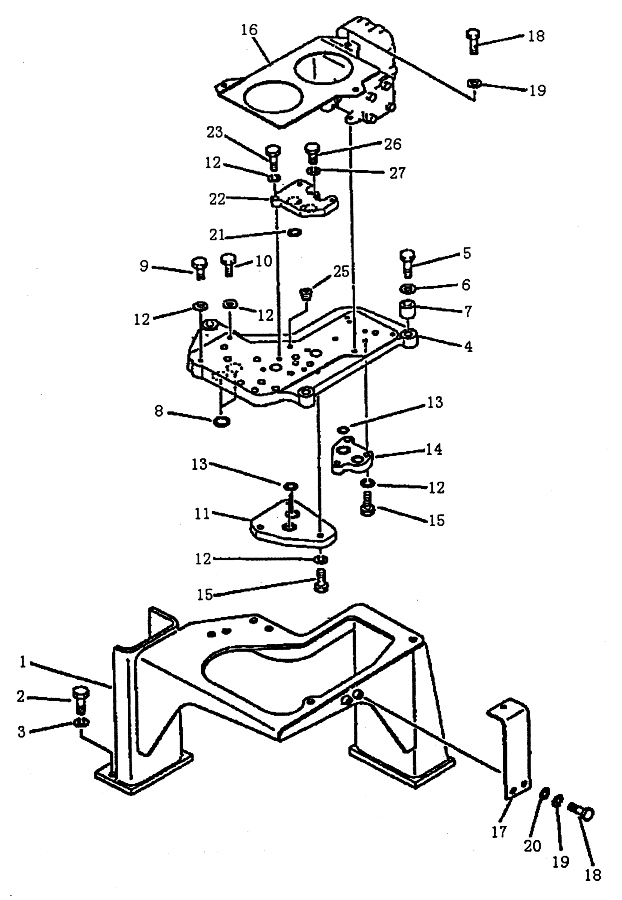

CONTROL LEVER BRACKET AND VALVE SEAT (PD220Y-1)

← BLADE CONTROL PIPING (PD220Y-2) BLADE CONTROL LEVER (PD220Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:T21.61.2.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT M16X35-8.8-Zn

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:3

Наименование:WASHER 16-300HV-Zn

Каталожный номер:GB97.2

Комплект:6

Примечание:

№ на схеме:4

Наименование:SEAT

Каталожный номер:61-77

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M14X80-Zn

Каталожный номер:GB5782

Комплект:3

Примечание:

№ на схеме:6

Наименование:WASHER 14-200HV-Zn

Каталожный номер:GB97.2

Комплект:3

Примечание:

№ на схеме:7

Наименование:BOSS

Каталожный номер:61-76

Комплект:3

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:07000-03022

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT M10X145-10.9

Каталожный номер:GB5782

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M10X40

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:195-61-21420

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:12

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:07000-03022

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:61-78

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT M10X35

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:T21.61.2-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:T21.61.2.13

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M8X20-Zn

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:19

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:20

Наименование:WASHER 8

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:07000-03022

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:T21.61.2-6

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT M10X35

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:07043-50617

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M10X25

Каталожный номер:GB5783

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:1

Примечание:
