BLADE CONTROL PIPING (PD220Y-2)

BLADE CONTROL PIPING (PD220Y-2)

← BLADE CONTROL PIPING (PD220Y-2) CONTROL LEVER BRACKET AND VALVE SEAT (PD220Y-1) →

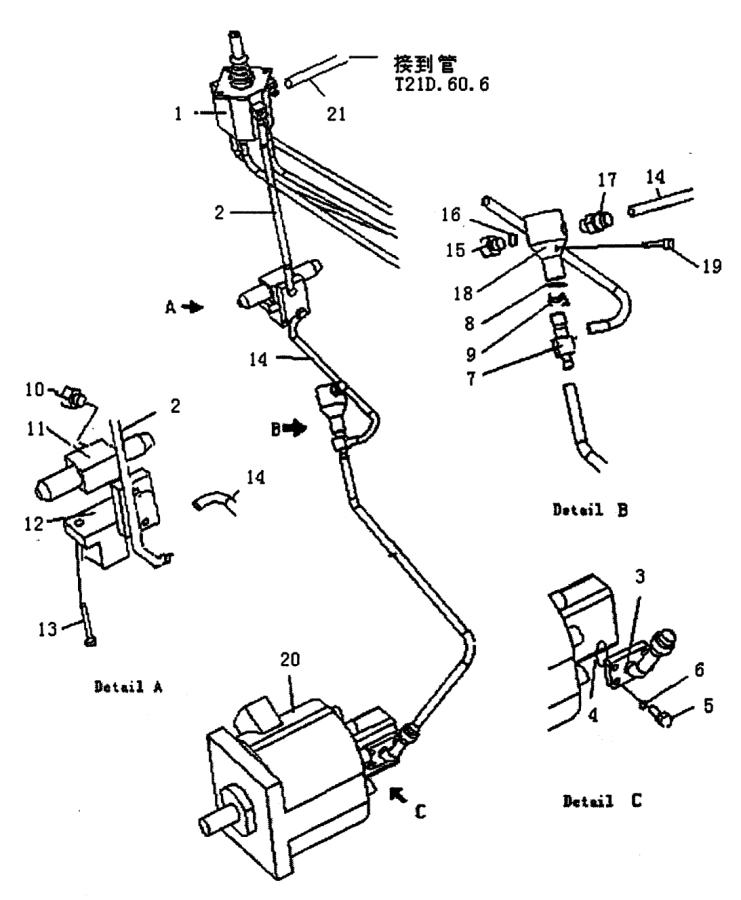

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:20111-14-04X700
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:20111-14-04X1000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TUBE
Каталожный номер:T21D.60.8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:07000-02021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT M6x20
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER 6
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TRIPLET
Каталожный номер:T24E.60.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:07002-01823
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:NUT
Каталожный номер:GB6173
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:VALVE
Каталожный номер:4WE6E50/0FAG24Z5L
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLUG
Каталожный номер:T24E.60-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BLOCK
Каталожный номер:T24E.60-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW M10Х35
Каталожный номер:GB70
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE
Каталожный номер:07102-20405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ELBOW
Каталожный номер:T24E.60-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER 12
Каталожный номер:JB982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:ELBOW
Каталожный номер:T24E.60-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:VALUE
Каталожный номер:WYF-6C
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT M18x40
Каталожный номер:GB5782
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:GEAR PUMP
Каталожный номер:GBY4200/K1010-115L
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HOSE
Каталожный номер:20111-14-04X500
Комплект:2
Примечание:
