HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1)

HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1)

← HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1) HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD165YS) →

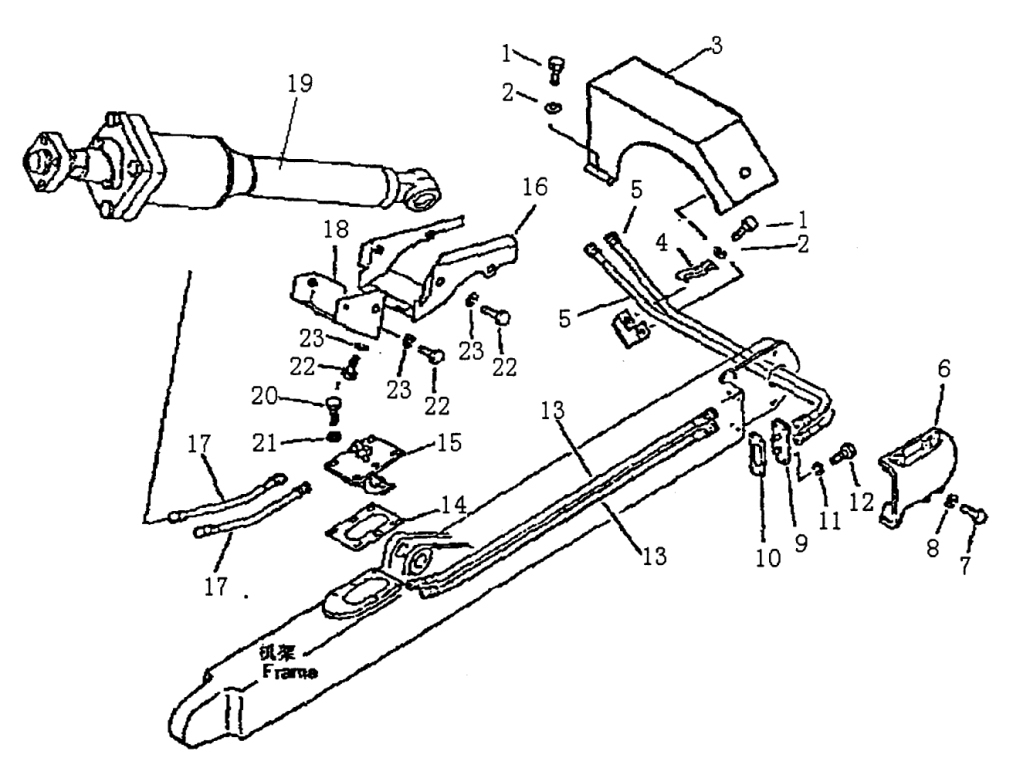

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT M10x25
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:T24.71.3.20
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CLIP
Каталожный номер:T24.71.3.21
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:T24.71.3-3
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:COVER
Каталожный номер:T24.71.3.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT M14x30
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER 14
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:EBLOW
Каталожный номер:T24.71.3.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GASKET
Каталожный номер:T24.71.3-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLUG
Каталожный номер:T24.71.3-6
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:EBLOW
Каталожный номер:T24.71.3-7
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE
Каталожный номер:07113-00317
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:GASKET
Каталожный номер:T24.71.3-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:EBLOW
Каталожный номер:T24.71.3.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:COVER
Каталожный номер:T24.71.3.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE M18x1.5
Каталожный номер:07113-00306
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:COVER
Каталожный номер:T24.71.3.6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TILT CYLINDER
Каталожный номер:T24.71.3.7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT M12x40
Каталожный номер:GB5783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER 12-300HV
Каталожный номер:GB97.1
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT M12x30
Каталожный номер:GB5783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:6
Примечание:
