HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1)

HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1)

← HYDRAULIC PIPING (TANK TO LIFT CYLINDER) PD165YG HYDRAULIC PIPING (VALVE TO LIFT CYLINDER) (PD165Y-1) →

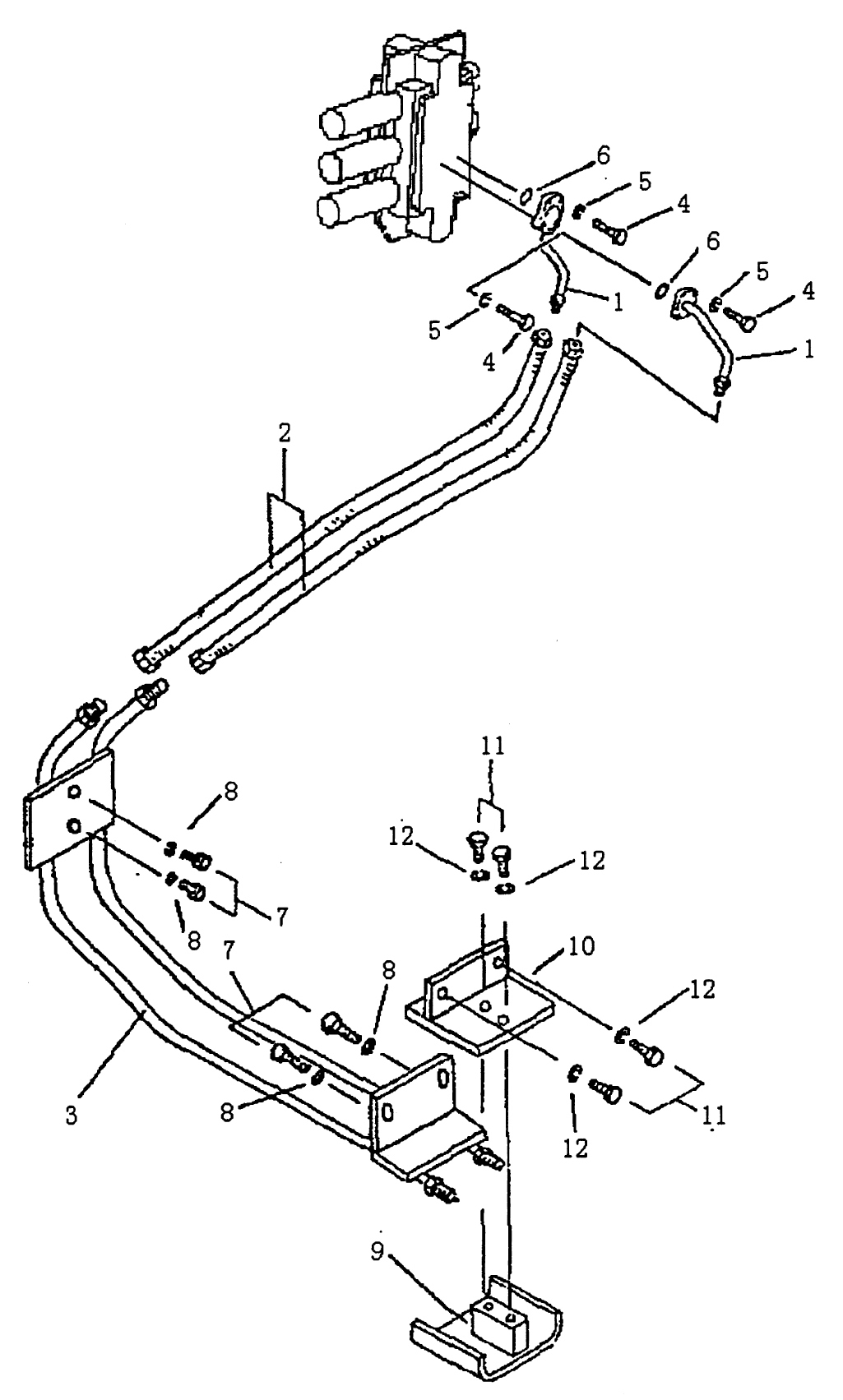

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FLANGE
Каталожный номер:T24E.60.4
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:07108-20411
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TUBE
Каталожный номер:T24.71.3.18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT M10X30
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:07000-23038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT М12Х25
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:T24.71.3.8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:T24.71.3.19
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT М10х35
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:2
Примечание:
