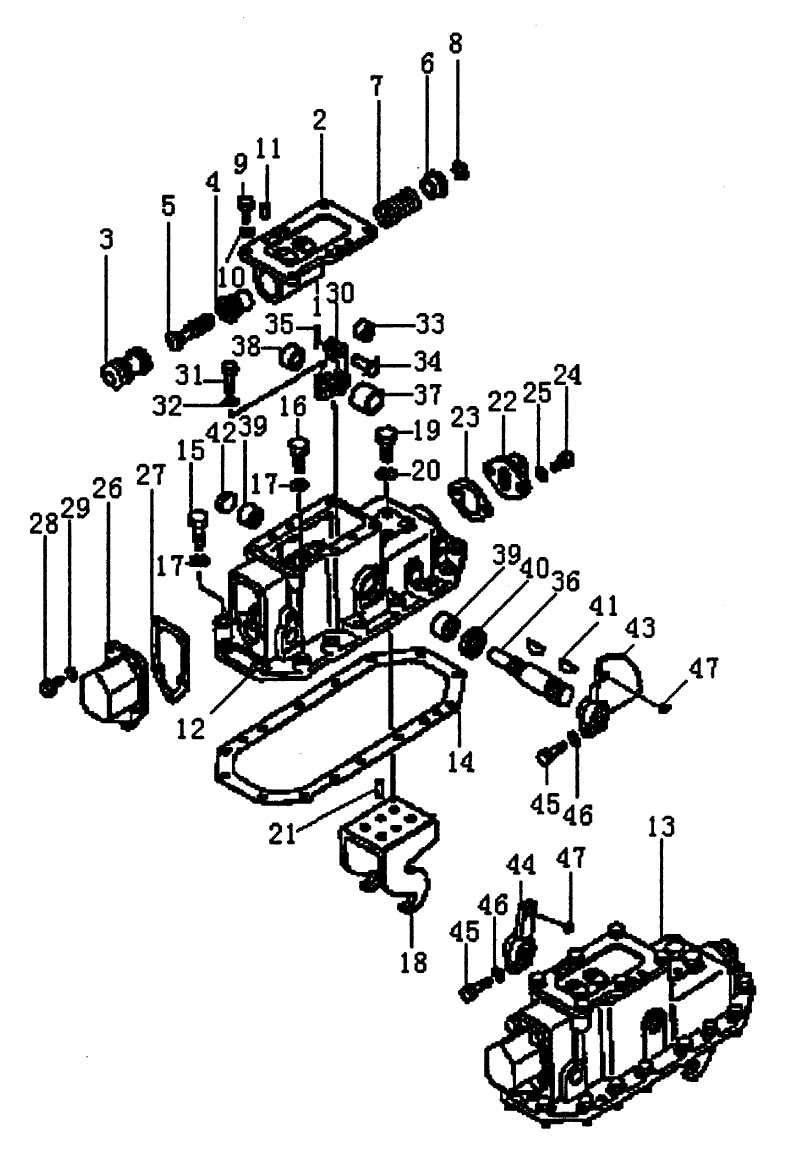

BRAKE (PD165Y, PD165YS)

← BEVEL GEAR AND SHAFT STEERING CLUTCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY,R.H

Каталожный номер:T24.33-7

Комплект:2

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:T24.33-8

Комплект:2

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:T24.33-6

Комплект:2

Примечание:

№ на схеме:4

Наименование:BUSHING

Каталожный номер:T19.33-6

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPOOL

Каталожный номер:T21A.33-6

Комплект:2

Примечание:

№ на схеме:6

Наименование:RETANINER

Каталожный номер:T19-33-8

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:T19-33-7

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING SNAP 25

Каталожный номер:GB894.1

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT M12X35

Каталожный номер:GB5783

Комплект:12

Примечание:

№ на схеме:10

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:12

Примечание:

№ на схеме:11

Наименование:PIN,DOWEL A12X28

Каталожный номер:GB119

Комплект:12

Примечание:

№ на схеме:12

Наименование:COVER,R.H

Каталожный номер:T24.33-11

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER,L.H

Каталожный номер:T24.33-12

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:T24.33-16

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT M14X35

Каталожный номер:GB5783

Комплект:18

Примечание:

№ на схеме:16

Наименование:BOLT M14X30

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:30

Примечание:

№ на схеме:18

Наименование:ANCHOR

Каталожный номер:T24.33.5

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT M16X45-10.9

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:20

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:21

Наименование:PIN,DOWEL A12X28

Каталожный номер:GB119

Комплект:4

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:T24.23.6

Комплект:2

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:T24.33-14

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT M12X25

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:T24.33.1

Комплект:2

Примечание:

№ на схеме:27

Наименование:GASKET

Каталожный номер:T24.33-2

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT M10X25

Каталожный номер:GB5783

Комплект:10

Примечание:

№ на схеме:29

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:30

Наименование:LEVER

Каталожный номер:33-35

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT M12X45

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:32

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:33

Наименование:ROLLER

Каталожный номер:T19-33-9

Комплект:2

Примечание:

№ на схеме:34

Наименование:PIN,DOWEL B16X45

Каталожный номер:GB882

Комплект:2

Примечание:

№ на схеме:35

Наименование:PIN,DOWEL 4X26

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:36

Наименование:SHAFT

Каталожный номер:T24.33-18

Комплект:2

Примечание:

№ на схеме:37

Наименование:COLLAR

Каталожный номер:T24.33-17

Комплект:2

Примечание:

№ на схеме:38

Наименование:COLLAR

Каталожный номер:T24.33-19

Комплект:2

Примечание:

№ на схеме:39

Наименование:BUSHING

Каталожный номер:33-50

Комплект:4

Примечание:

№ на схеме:40

Наименование:SEAL,OIL

Каталожный номер:33-52

Комплект:2

Примечание:

№ на схеме:41

Наименование:KEY 10X32

Каталожный номер:GB1096

Комплект:4

Примечание:

№ на схеме:42

Наименование:PLUG

Каталожный номер:ST2.5.2.12-1

Комплект:2

Примечание:

№ на схеме:43

Наименование:LEVER,R.H

Каталожный номер:T24.33.7

Комплект:1

Примечание:

№ на схеме:44

Наименование:LEVER,L.H

Каталожный номер:T24.33.8

Комплект:1

Примечание:

№ на схеме:45

Наименование:BOLT M12X45

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:46

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:47

Наименование:COLLAR 1412

Каталожный номер:SF-1

Комплект:2

Примечание:
