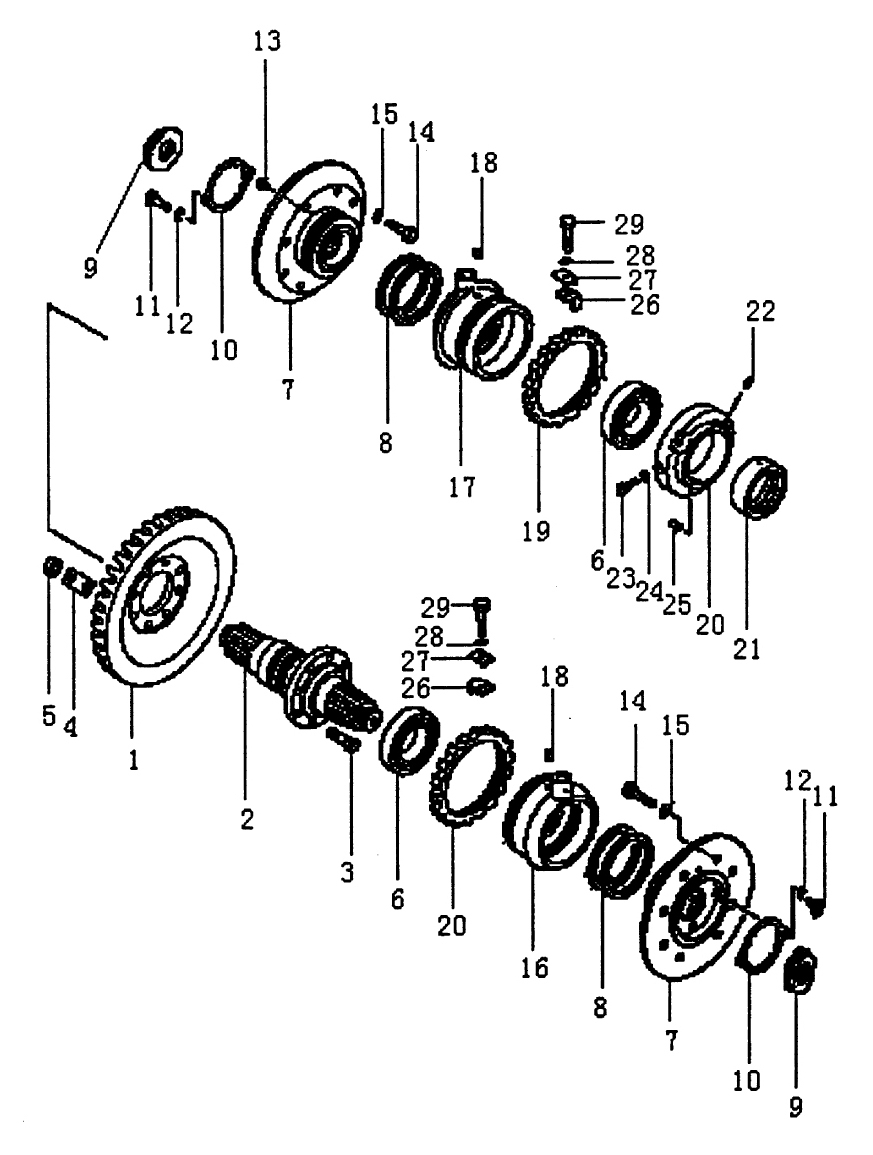

BEVEL GEAR AND SHAFT

← STEERING CASE AND MAIN FRAME BRAKE (PD165Y, PD165YS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR,BEVEL

Каталожный номер:T24.21-24

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHAFT

Каталожный номер:T24.21-9

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:T24.21-22

Комплект:8

Примечание:

№ на схеме:4

Наименование:PLATE, LOCK

Каталожный номер:T24.21-23

Комплект:4

Примечание:

№ на схеме:5

Наименование:NUT M18X1.5

Каталожный номер:GB6171

Комплект:8

Примечание:

№ на схеме:6

Наименование:7575 BEARING 75X130X33

Каталожный номер:GB297

Комплект:2

Примечание:

№ на схеме:7

Наименование:HUB

Каталожный номер:T24.21-26

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING SEAL

Каталожный номер:T24.21-25

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:T24.21-10

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLATE,LOCK

Каталожный номер:T24.21-11

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT M10X20

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:07043-00108

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M14X40-10.9

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:15

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:16

Наименование:CAGE,BEARING, L.H

Каталожный номер:T24.21-12

Комплект:1

Примечание:

№ на схеме:17

Наименование:CAGE,BEARING, R.H

Каталожный номер:T24.21-19

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIN,DOWEL

Каталожный номер:T24.21-13

Комплект:2

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:T24.21-17

Комплект:2

Примечание:

№ на схеме:20

Наименование:FLANGE

Каталожный номер:T24.21-21

Комплект:1

Примечание:

№ на схеме:21

Наименование:BUSHING

Каталожный номер:T24.21-20

Комплект:1

Примечание:

№ на схеме:22

Наименование:PIN,DOWEL 6X20

Каталожный номер:GB897

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT M10X30

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:25

Наименование:PIN,DOWEL A10X20

Каталожный номер:GB119

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLATE

Каталожный номер:T24.21-15

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:T24.21-16

Комплект:2

Примечание:

№ на схеме:28

Наименование:WASHER 10

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:29

Наименование:BOLT M10X20

Каталожный номер:GB5783

Комплект:2

Примечание:
