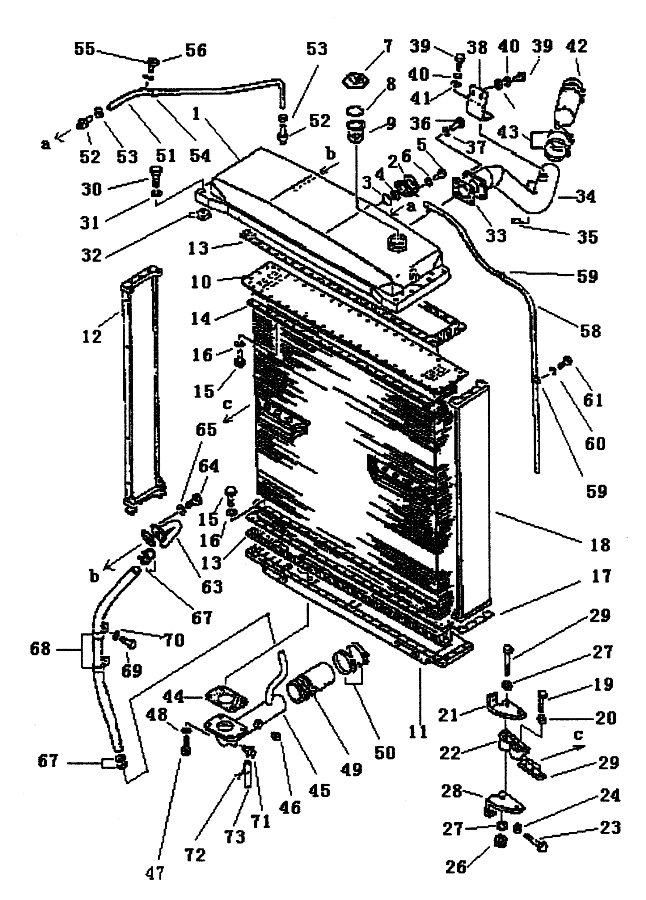

RADIATOR

Каталожный номер:01010-51025

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER,SPRING

Каталожный номер:01602-21030

Комплект:2

Примечание:

№ на схеме:7

Наименование:CAP,FILLER

Каталожный номер:07053-10000

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING,SNAP

Каталожный номер:07057-03271

Комплект:1

Примечание:

№ на схеме:9

Наименование:STRAINER,FILLER

Каталожный номер:07056-00048

Комплект:1

Примечание:

№ на схеме:10

Наименование:CORE,RADIATOR

Каталожный номер:175-03-32261

Комплект:1

Примечание:03A-10

№ на схеме:11

Наименование:TANK LOWER

Каталожный номер:175-03-31133

Комплект:1

Примечание:03A-11

№ на схеме:12

Наименование:PLATE (L.H)

Каталожный номер:175-03-32930

Комплект:1

Примечание:03A-12

№ на схеме:13

Каталожный номер:175-03-31153

Комплект:2

Примечание:03A-15

№ на схеме:14

Наименование:PLATE

Каталожный номер:175-03-31181

Комплект:4

Примечание:03A-16

№ на схеме:15

Каталожный номер:01010-51030

Комплект:100

Примечание:

№ на схеме:16

Наименование:WASHER,SPRING

Каталожный номер:01602-21030

Комплект:100

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:175-03-32290

Комплект:4

Примечание:03A-17

№ на схеме:18

Наименование:PLATE (R.H)

Каталожный номер:175-03-32940

Комплект:1

Примечание:03A-13

№ на схеме:19

Каталожный номер:01010-51075

Комплект:6

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:01643-31032

Комплект:6

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:175-03-32961

Комплект:2

Примечание:03A-19

№ на схеме:22

Наименование:ISOLATER

Каталожный номер:195-03-22401

Комплект:2

Примечание:03A-20

№ на схеме:23

Каталожный номер:01010-51225

Комплект:8

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:25

Каталожный номер:01091-52220

Комплект:4

Примечание:

№ на схеме:26

Наименование:NUT M22X15

Каталожный номер:01582-12218

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:01643-32260

Комплект:16

Примечание:

№ на схеме:28

Наименование:BRACKET

Каталожный номер:175-03-32951

Комплект:2

Примечание:03A-18

№ на схеме:29

Наименование:PLATE

Каталожный номер:198-03-21530

Комплект:2

Примечание:03A-23

№ на схеме:30

Наименование:BOLT M18X80

Каталожный номер:01011-51835

Комплект:4

Примечание:

№ на схеме:31

Наименование:WASHER 18

Каталожный номер:175-03-32650

Комплект:4

Примечание:

№ на схеме:32

Наименование:SHIM

Каталожный номер:195-03-11570

Комплект:8

Примечание:03A-31

№ на схеме:33

Каталожный номер:195-03-11340

Комплект:1

Примечание:03A-54

№ на схеме:34

Наименование:TUBE,INLET

Каталожный номер:175-03-C1320

Комплект:1

Примечание:03A-53

№ на схеме:35

Наименование:PLUG

Каталожный номер:07042-20108

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT M12X30

Каталожный номер:01010-51230

Комплект:4

Примечание:

№ на схеме:37

Каталожный номер:01602-21236

Комплект:4

Примечание:

№ на схеме:38

Наименование:BRACKET

Каталожный номер:175-03-C1340

Комплект:1

Примечание:03A-55

№ на схеме:39

Наименование:BOLT M12X25

Каталожный номер:01010-51225

Комплект:3

Примечание:

№ на схеме:40

Каталожный номер:01602-21236

Комплект:3

Примечание:

№ на схеме:41

Наименование:WASHER 12

Каталожный номер:01643-31232

Комплект:3

Примечание:

№ на схеме:42

Наименование:HOSE

Каталожный номер:175-03-C1330

Комплект:1

Примечание:03A-56

№ на схеме:43

Наименование:CLAMP,HOSE

Каталожный номер:07280-07429

Комплект:4

Примечание:

№ на схеме:44

Каталожный номер:195-03-11361

Комплект:1

Примечание:03A-58

№ на схеме:45

Наименование:TUBE,OUTLET

Каталожный номер:175-03-C1350

Комплект:1

Примечание:03A-57

№ на схеме:46

Наименование:PLUG,LAP

Каталожный номер:07042-000415

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT M12X35

Каталожный номер:01010-51235

Комплект:4

Примечание:

№ на схеме:48

Каталожный номер:01602-21236

Комплект:4

Примечание:

№ на схеме:49

Наименование:HOSE

Каталожный номер:175-03-C1380

Комплект:1

Примечание:03A-61

№ на схеме:50

Наименование:CLAMP,HOSE

Каталожный номер:07280-08029

Комплект:4

Примечание:

№ на схеме:51

Наименование:HOSE

Каталожный номер:175-03-C1420

Комплект:1

Примечание:03A-64

№ на схеме:52

Наименование:NIPPLE

Каталожный номер:195-03-11530

Комплект:2

Примечание:03A-65

№ на схеме:53

Наименование:CLAMP

Каталожный номер:07281-00197

Комплект:2

Примечание:

№ на схеме:54

Наименование:CLIP

Каталожный номер:195-03-11580

Комплект:1

Примечание:03A-66

№ на схеме:55

Наименование:BOLT M10X24

Каталожный номер:01010-51020

Комплект:1

Примечание:

№ на схеме:56

Наименование:WASHER,SPRING 10

Каталожный номер:01602-21030

Комплект:1

Примечание:

№ на схеме:57

Наименование:WIRE,LOCK

Каталожный номер:04059-01010

Комплект:1

Примечание:

№ на схеме:58

Наименование:TUBE,OVERFLOW

Каталожный номер:195-03-13131

Комплект:1

Примечание:

№ на схеме:59

Наименование:CLIP,OVERFLOW

Каталожный номер:195-03-11690

Комплект:3

Примечание:03A-9

№ на схеме:60

Наименование:BOLT M12X20

Каталожный номер:01010-51220

Комплект:3

Примечание:

№ на схеме:61

Каталожный номер:01602-21236

Комплект:3

Примечание:

№ на схеме:62

Каталожный номер:195-03-11980

Комплект:1

Примечание:03A-7

№ на схеме:63

Наименование:TUBE

Каталожный номер:175-03-C1121

Комплект:1

Примечание:03A-6

№ на схеме:64

Наименование:BOLT M10X30

Каталожный номер:01010-51030

Комплект:2

Примечание:

№ на схеме:65

Наименование:WASHER,SPRING 10

Каталожный номер:01602-21030

Комплект:2

Примечание:

№ на схеме:66

Наименование:HOSE, DRAIN

Каталожный номер:175-03-C1360

Комплект:1

Примечание:03A-59

№ на схеме:67

Наименование:CLAMP,HOSE

Каталожный номер:07280-03826

Комплект:4

Примечание:

№ на схеме:68

Наименование:CLIP

Каталожный номер:175-03-C1370

Комплект:2

Примечание:03A-60

№ на схеме:69
