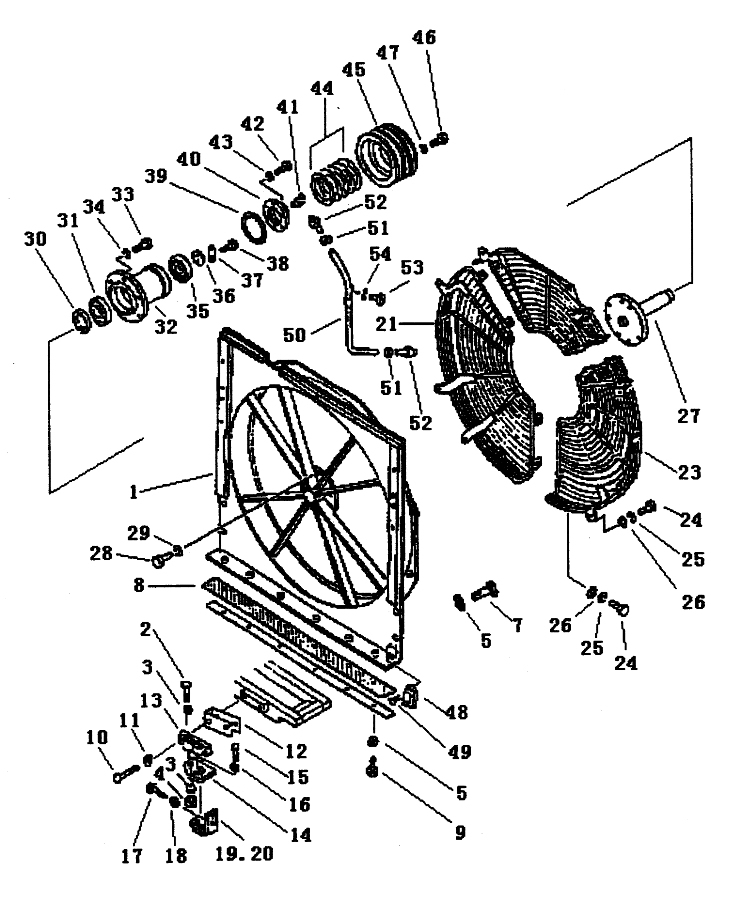

RADIATOR FAN GUARD AND NET

Каталожный номер:01943-32260

Комплект:20

Примечание:

№ на схеме:5

Наименование:WASHER 16

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:7

Наименование:BOLT M16X60-10.9

Каталожный номер:GB5782

Комплект:10

Примечание:03A-37

№ на схеме:8

Наименование:PLATE

Каталожный номер:175-03-32720

Комплект:1

Примечание:03A-41

№ на схеме:9

Наименование:BOLT M12X25

Каталожный номер:01010-51225

Комплект:6

Примечание:GB5783

№ на схеме:10

Каталожный номер:01010-51245

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER 12

Каталожный номер:01643-31212

Комплект:6

Примечание:GB97.1

№ на схеме:12

Наименование:SHIM

Каталожный номер:195-03-22270

Комплект:12

Примечание:03A-29

№ на схеме:13

Наименование:ISOLATER

Каталожный номер:195-03-22501

Комплект:2

Примечание:03A-27

№ на схеме:14

Наименование:BRACKET

Каталожный номер:175-03-32972

Комплект:2

Примечание:03A-26

№ на схеме:15

Каталожный номер:01010-51435

Комплект:4

Примечание:

№ на схеме:16

Каталожный номер:01643-31445

Комплект:4

Примечание:

№ на схеме:17

Каталожный номер:01010-51225

Комплект:6

Примечание:

№ на схеме:18

Каталожный номер:01643-31445

Комплект:6

Примечание:

№ на схеме:19

Наименование:BRACKET (L.H)

Каталожный номер:175-03-32760

Комплект:2

Примечание:03A-24

№ на схеме:20

Наименование:BRACKET (R.H)

Каталожный номер:175-03-32770

Комплект:2

Примечание:03A-25

№ на схеме:21

Наименование:NET

Каталожный номер:175-03-C1241

Комплект:1

Примечание:03A-42

№ на схеме:22

Наименование:NET

Каталожный номер:175-03-C1250

Комплект:1

Примечание:03А-43

№ на схеме:23

Наименование:NET

Каталожный номер:175-03-C1261

Комплект:1

Примечание:ОЗА-44

№ на схеме:24

Каталожный номер:01010-51235

Комплект:8

Примечание:

№ на схеме:25

Каталожный номер:01602-21236

Комплект:8

Примечание:

№ на схеме:26

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:27

Наименование:SHAFT

Каталожный номер:175-03-C1271

Комплект:1

Примечание:ОЗА-45

№ на схеме:28

Каталожный номер:01010-51235

Комплект:8

Примечание:

№ на схеме:29

Каталожный номер:01602-21236

Комплект:8

Примечание:

№ на схеме:30

Наименование:SEAL OIL

Каталожный номер:07011-10090

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING,BALL

Каталожный номер:06040-06212

Комплект:1

Примечание:

№ на схеме:32

Наименование:DRUM,HEARING

Каталожный номер:175-03-C1280

Комплект:1

Примечание:03A-46

№ на схеме:33

Каталожный номер:01010-51235

Комплект:6

Примечание:

№ на схеме:34

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:35

Наименование:BEARING,BALL

Каталожный номер:06040-06310

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOLDER

Каталожный номер:195-03-11842

Комплект:1

Примечание:03A-49

№ на схеме:37

Наименование:WASHER’LOCK

Каталожный номер:195-03-11851

Комплект:1

Примечание:03A-48

№ на схеме:38

Каталожный номер:01010-51030

Комплект:2

Примечание:

№ на схеме:39

Наименование:GASKET

Каталожный номер:195-03-11870

Комплект:1

Примечание:03A-50

№ на схеме:40

Наименование:COVER

Каталожный номер:195-03-11860

Комплект:1

Примечание:03A-47

№ на схеме:41

Наименование:FITTING,GREASE

Каталожный номер:07020-00675

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:01010-51030

Комплект:3

Примечание:

№ на схеме:43

Каталожный номер:01602-21030

Комплект:3

Примечание:

№ на схеме:44

Наименование:SHIM, 1.0 mm

Каталожный номер:195-03-11880

Комплект:10

Примечание:03A-52

№ на схеме:45

Наименование:PULLEY

Каталожный номер:175-03-C1290

Комплект:1

Примечание:03A-51

№ на схеме:46

Каталожный номер:01010-51260

Комплект:6

Примечание:

№ на схеме:47

Наименование:WASHER, SPRING

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:48

Наименование:GASKET

Каталожный номер:195-03-13150

Комплект:2

Примечание:03A-40

№ на схеме:49

Каталожный номер:01010-51020

Комплект:4

Примечание:

№ на схеме:50

Наименование:TUBE

Каталожный номер:175-03-C1470

Комплект:1

Примечание:03A-34

№ на схеме:51

Наименование:NUT

Каталожный номер:07201-50614

Комплект:2

Примечание:

№ на схеме:52

Наименование:SLEEVE

Каталожный номер:07200-00617

Комплект:2

Примечание:

№ на схеме:53

Каталожный номер:01010-50816

Комплект:2

Примечание:

№ на схеме:54
