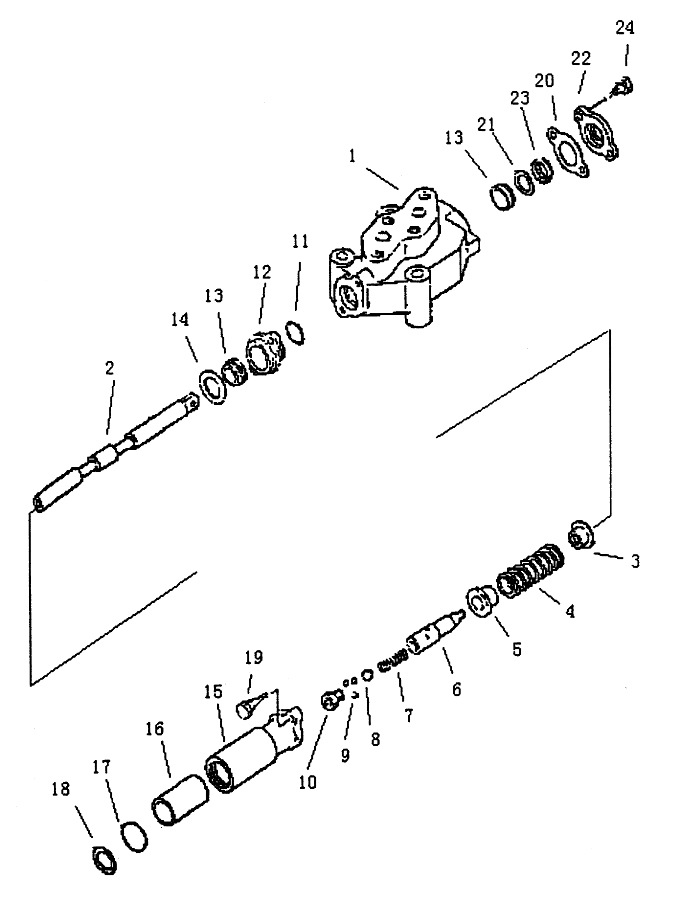

PIN PULLER VALVE

← PIN PULLER LINKAGE PIN PULLER CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY VALVE

Каталожный номер:W214-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:ROD VALVE

Каталожный номер:79-44

Комплект:1

Примечание:

№ на схеме:3

Наименование:RETAINER

Каталожный номер:W214-10

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPRING

Каталожный номер:79-41

Комплект:1

Примечание:

№ на схеме:5

Наименование:RETAINER

Каталожный номер:79-40

Комплект:1

Примечание:

№ на схеме:6

Наименование:GROMMET

Каталожный номер:79-38

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:79-39

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL 9.5

Каталожный номер:GB308

Комплект:1

Примечание:

№ на схеме:9

Наименование:BALL 5

Каталожный номер:GB308

Комплект:3

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:79-36

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING 22X2.4

Каталожный номер:07000-02018

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:79-43

Комплект:1

Примечание:

№ на схеме:13

Наименование:U-PACKING

Каталожный номер:W214-3

Комплект:2

Примечание:

№ на схеме:14

Наименование:SNAP

Каталожный номер:79-42

Комплект:1

Примечание:

№ на схеме:15

Наименование:SLEEVE

Каталожный номер:79-33

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOCK SLEEVE

Каталожный номер:79-37

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:79-34

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP 24

Каталожный номер:GB893.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW М6Х16

Каталожный номер:GB70

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:W214-7

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:W214-8

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:W214-6

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL DUST

Каталожный номер:W214-5

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW М6Х20

Каталожный номер:GB70

Комплект:2

Примечание:
