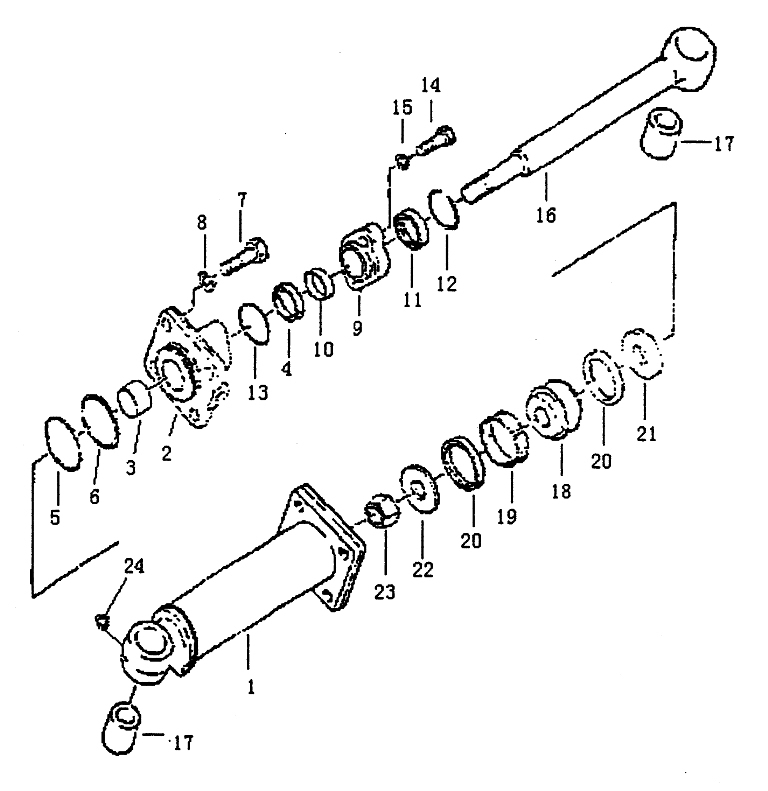

PIN PULLER CYLINDER

← PIN PULLER VALVE SINGLE RIPPER (PD320Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER PIN PULLER

Каталожный номер:79-25[1]

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEAD CYLINDER

Каталожный номер:79-24[1]

Комплект:1

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:79-22-7[1]

Комплект:1

Примечание:

№ на схеме:4

Наименование:U-PACKING

Каталожный номер:707-51-35110

Комплект:1

Примечание:

№ на схеме:5

Наименование:U-PACKING

Каталожный номер:07000-12065

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING BACK-UP

Каталожный номер:79-26[1]

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT М14Х40

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER SPRING 14

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:9

Наименование:GLAND

Каталожный номер:79-23[1]

Комплект:1

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:79-22-5[1]

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL DUST

Каталожный номер:07016-20357

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING SNAP

Каталожный номер:07179-00054

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:07000-03050

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT М12Х40

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER SPRING 12

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:16

Наименование:ROD PISTON

Каталожный номер:79-27[1]

Комплект:1

Примечание:

№ на схеме:17

Наименование:BUSHING

Каталожный номер:79-31[1]

Комплект:2

Примечание:

№ на схеме:18

Наименование:PISTON

Каталожный номер:79-29[1]

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING WEAR

Каталожный номер:79-22-16[1]

Комплект:1

Примечание:

№ на схеме:20

Наименование:U-PACKING

Каталожный номер:707-42-70012

Комплект:2

Примечание:

№ на схеме:21

Наименование:RETAINER

Каталожный номер:79-28[1]

Комплект:1

Примечание:

№ на схеме:22

Наименование:CALLAR

Каталожный номер:79-30[1]

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT М24

Каталожный номер:07165-12426

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:07040-12012

Комплект:2

Примечание:
