ELECTRICAL SYSTEM 2

ELECTRICAL SYSTEM 2

← ELECTRICAL SYSTEM 1 TORQUE CONVERTER HOUSING AND REGULATOR VALVE →

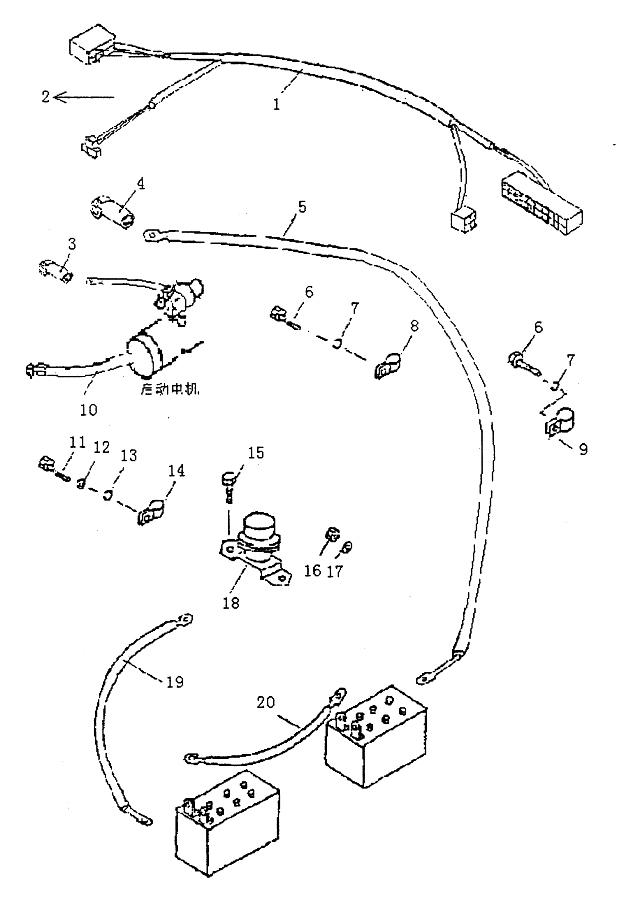

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HARNESS
Каталожный номер:T14B.06.11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:HARNESS
Каталожный номер:T14B.06.11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:INSTRUMENT BOARD
Каталожный номер:T14B.06.13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:INSTRUMENT BOARD
Каталожный номер:T14B.06.13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CAP
Каталожный номер:T14A.06-3
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CAP
Каталожный номер:T14A.06-3
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CAP
Каталожный номер:06-34
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CAP
Каталожный номер:06-34
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HARNESS
Каталожный номер:T14B.06.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HARNESS
Каталожный номер:T14B.06.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT M10x16
Каталожный номер:GB5783
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT M10x16
Каталожный номер:GB5783
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CLIP
Каталожный номер:08035-03008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CLIP
Каталожный номер:08035-03008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLIP
Каталожный номер:08035-03010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLIP
Каталожный номер:08035-03010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HARNESS
Каталожный номер:T14B.06.8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HARNESS
Каталожный номер:T14B.06.8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT М10х16
Каталожный номер:GB5783
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT M10x16
Каталожный номер:GB5783
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER 12-140HV
Каталожный номер:GB97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER 12-140HV
Каталожный номер:GB97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLIP
Каталожный номер:08035-01514
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLIP
Каталожный номер:08035-01514
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT М8х10
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT M8x10
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:GB6170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT М8
Каталожный номер:GB6170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER 8-140HV
Каталожный номер:GB97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER 8-140HV
Каталожный номер:GB97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BATTERY RELAY
Каталожный номер:08088-10000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BATTERY RELAY
Каталожный номер:08088-10000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HARNESS
Каталожный номер:T14B.06.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HARNESS
Каталожный номер:T14B.06.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HARNESS
Каталожный номер:T14B.06.12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HARNESS
Каталожный номер:T14B.06.12
Комплект:1
Примечание:
