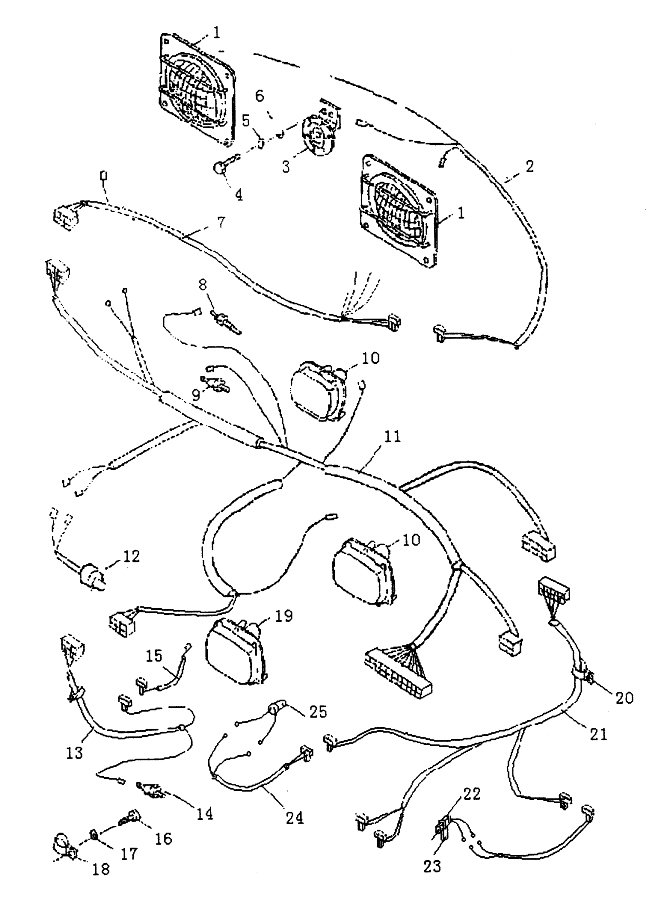

ELECTRICAL SYSTEM 1

← GAUGE PANEL ELECTRICAL SYSTEM 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEAD LAMP 24V

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:1

Наименование:HEAD LAMP 24V

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:HARNESS

Каталожный номер:T14B.06.7

Комплект:1

Примечание:

№ на схеме:2

Наименование:HARNESS

Каталожный номер:T14B.06.7

Комплект:1

Примечание:

№ на схеме:3

Наименование:HORN 24V

Каталожный номер:DL229

Комплект:1

Примечание:

№ на схеме:3

Наименование:HORN 24V

Каталожный номер:DL229

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT M8x20

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:4

Наименование:BOLT M8x20

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:5

Наименование:WASHER,SPRING 8

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:5

Наименование:WASHER,SPRING 8

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER 8-140HV

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER 8-140HV

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:7

Наименование:HARNESS

Каталожный номер:T14B.06.9

Комплект:1

Примечание:

№ на схеме:7

Наименование:HARNESS

Каталожный номер:T14B.06.9

Комплект:1

Примечание:

№ на схеме:8

Наименование:SENSOR

Каталожный номер:WG-1

Комплект:3

Примечание:

№ на схеме:8

Наименование:SENSOR

Каталожный номер:WG-1

Комплект:3

Примечание:

№ на схеме:9

Наименование:INDICATOR,DUST

Каталожный номер:JZ

Комплект:1

Примечание:

№ на схеме:9

Наименование:INDICATOR,DUST

Каталожный номер:JZ

Комплект:1

Примечание:

№ на схеме:10

Наименование:LAMP 24V 55W/35W

Каталожный номер:N0140*90T1

Комплект:2

Примечание:

№ на схеме:10

Наименование:LAMP 24V 55W/35W

Каталожный номер:N0140x90T1

Комплект:2

Примечание:

№ на схеме:11

Наименование:HARNESS

Каталожный номер:T14B.06.14

Комплект:1

Примечание:

№ на схеме:11

Наименование:HARNESS

Каталожный номер:T14B.06.14

Комплект:1

Примечание:

№ на схеме:12

Наименование:SENSOR

Каталожный номер:YG-1

Комплект:1

Примечание:

№ на схеме:12

Наименование:SENSOR

Каталожный номер:YG-1

Комплект:1

Примечание:

№ на схеме:13

Наименование:HARNESS

Каталожный номер:T14B.06.10

Комплект:1

Примечание:

№ на схеме:13

Наименование:HARNESS

Каталожный номер:T14B.06.10

Комплект:1

Примечание:

№ на схеме:14

Наименование:SENSOR

Каталожный номер:YK-1

Комплект:1

Примечание:

№ на схеме:14

Наименование:SENSOR

Каталожный номер:YK-1

Комплект:1

Примечание:

№ на схеме:15

Наименование:HARNESS

Каталожный номер:T14B.06.6

Комплект:1

Примечание:

№ на схеме:15

Наименование:HARNESS

Каталожный номер:T14B.06.6

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT М10х16

Каталожный номер:GB5783

Комплект:30

Примечание:

№ на схеме:16

Наименование:BOLT М10х16

Каталожный номер:GB5783

Комплект:30

Примечание:

№ на схеме:17

Наименование:WASHER,SPRING 10

Каталожный номер:GB93

Комплект:30

Примечание:

№ на схеме:17

Наименование:WASHER,SPRING 10

Каталожный номер:GB93

Комплект:30

Примечание:

№ на схеме:18

Наименование:CLIP

Каталожный номер:08035-02510

Комплект:9

Примечание:

№ на схеме:18

Наименование:CLIP

Каталожный номер:08035-02510

Комплект:9

Примечание:

№ на схеме:19

Наименование:REAR LAMP

Каталожный номер:T134

Комплект:1

Примечание:

№ на схеме:19

Наименование:REAR LAMP

Каталожный номер:T134

Комплект:1

Примечание:

№ на схеме:20

Наименование:CUP

Каталожный номер:08035-01510

Комплект:4

Примечание:

№ на схеме:20

Наименование:CLIP

Каталожный номер:08035-01510

Комплект:4

Примечание:

№ на схеме:21

Наименование:HARNESS

Каталожный номер:T14B.06.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:HARNESS

Каталожный номер:T14B.06.1

Комплект:1

Примечание:

№ на схеме:22

Наименование:SWITCH, HORN

Каталожный номер:JK942B

Комплект:1

Примечание:

№ на схеме:22

Наименование:SWITCH, HORN

Каталожный номер:JK942B

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:06-43

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:06-43

Комплект:1

Примечание:

№ на схеме:24

Наименование:HARNESS

Каталожный номер:T14B.06.3

Комплект:1

Примечание:

№ на схеме:24

Наименование:HARNESS

Каталожный номер:T14B.06.3

Комплект:1

Примечание:

№ на схеме:25

Наименование:SWITCH, ALARM

Каталожный номер:JK260

Комплект:1

Примечание:

№ на схеме:25

Наименование:SWITCH, ALARM

Каталожный номер:JK260

Комплект:1

Примечание:
