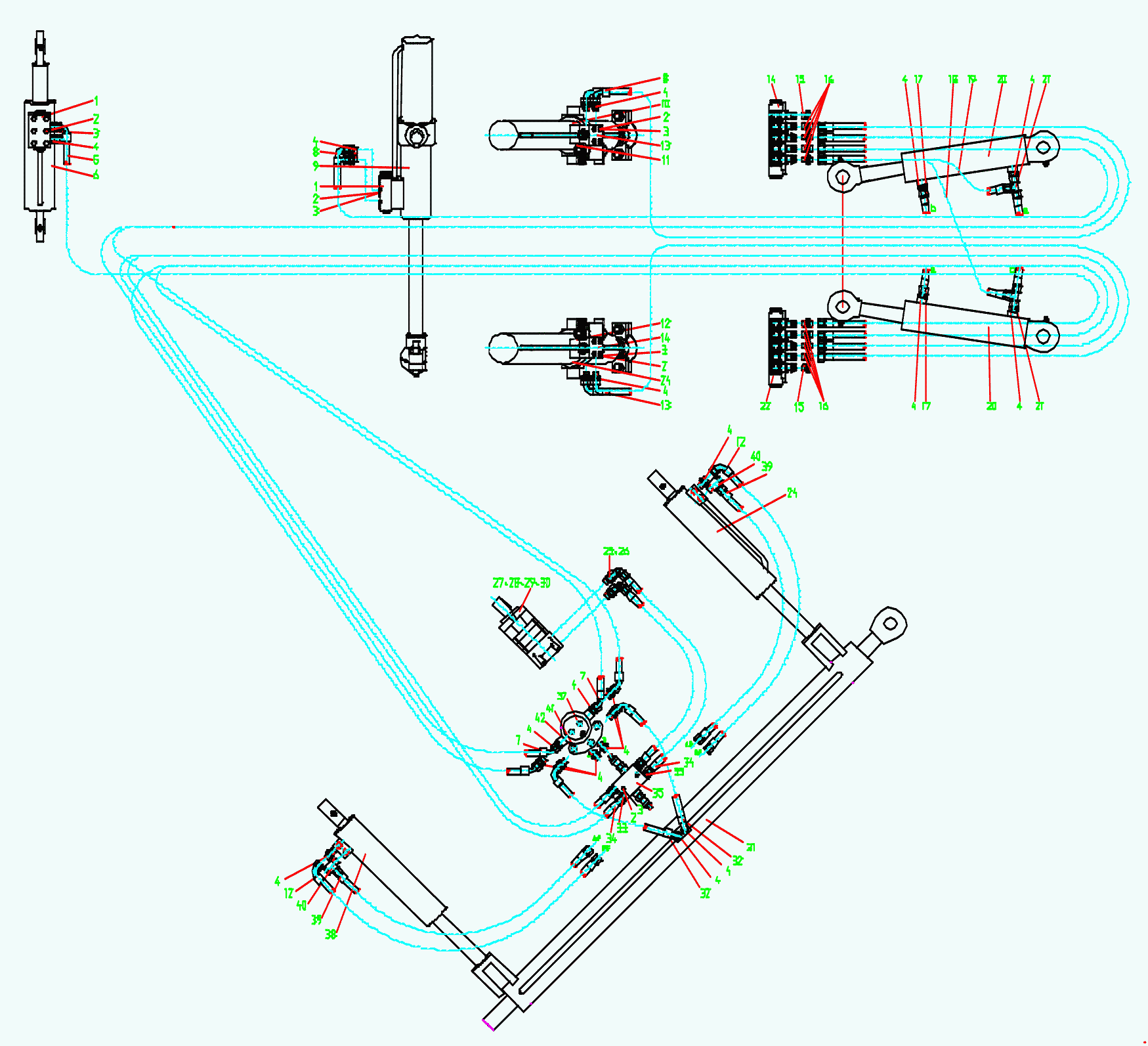

Рабочая гидравлическая система MG150R
← Крепление кондиционера, водительского сидения и защитных щитков MG150R
Гидравлическая система рулевого управления MG150R →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:079A0100DWG/05
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:2SNHAHF121206-67/00-STH2000
Комплект:2
Примечание:
№ на схеме:6
Каталожный номер:XGYG07-032
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:2SNHAHE121206-82/00
Комплект:4
Примечание:
№ на схеме:8
Каталожный номер:2SNHAHF121206-45/50
Комплект:6
Примечание:
№ на схеме:9
Каталожный номер:XGYG07-033
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:XGYG07-070
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:A-VBDE/TR2-24V/E/CD30/2202
Комплект:2
Примечание:
№ на схеме:13
Каталожный номер:A-VBDE/FL2/TR/MF/18
Комплект:2
Примечание:
№ на схеме:14
Каталожный номер:55963
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:2SNHAHA121206-65/0
Комплект:2
Примечание:
№ на схеме:18
Каталожный номер:2SNHAHA121206-12/00
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:2SNHAHA121206-11/00
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:XGYG07-035
Комплект:2
Примечание:
№ на схеме:22
Каталожный номер:55962
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:XGYG07-071
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:XGYG07-038
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:LH12L
Комплект:2
Примечание:
№ на схеме:28
Каталожный номер:GB/T3452.1
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:XGYG07-039
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:2SNHAHF121206-900-STH
Комплект:2
Примечание:
№ на схеме:34
Каталожный номер:2SNHAHA121206-650
Комплект:2
Примечание:
№ на схеме:35
Каталожный номер:LPB30/CSL03-M2/2
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:2SNHAHA121206-8400
Комплект:2
Примечание:
№ на схеме:38
Каталожный номер:XGYG07-040
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:2SNHAHA121206-1650-STH
Комплект:2
Примечание:
№ на схеме:40
Каталожный номер:LQ12LM18Р§1.5K/DS
Комплект:2
Примечание:
№ на схеме:41
Каталожный номер:2SNHAHF121206-1650-STH
Комплект:2
Примечание:
