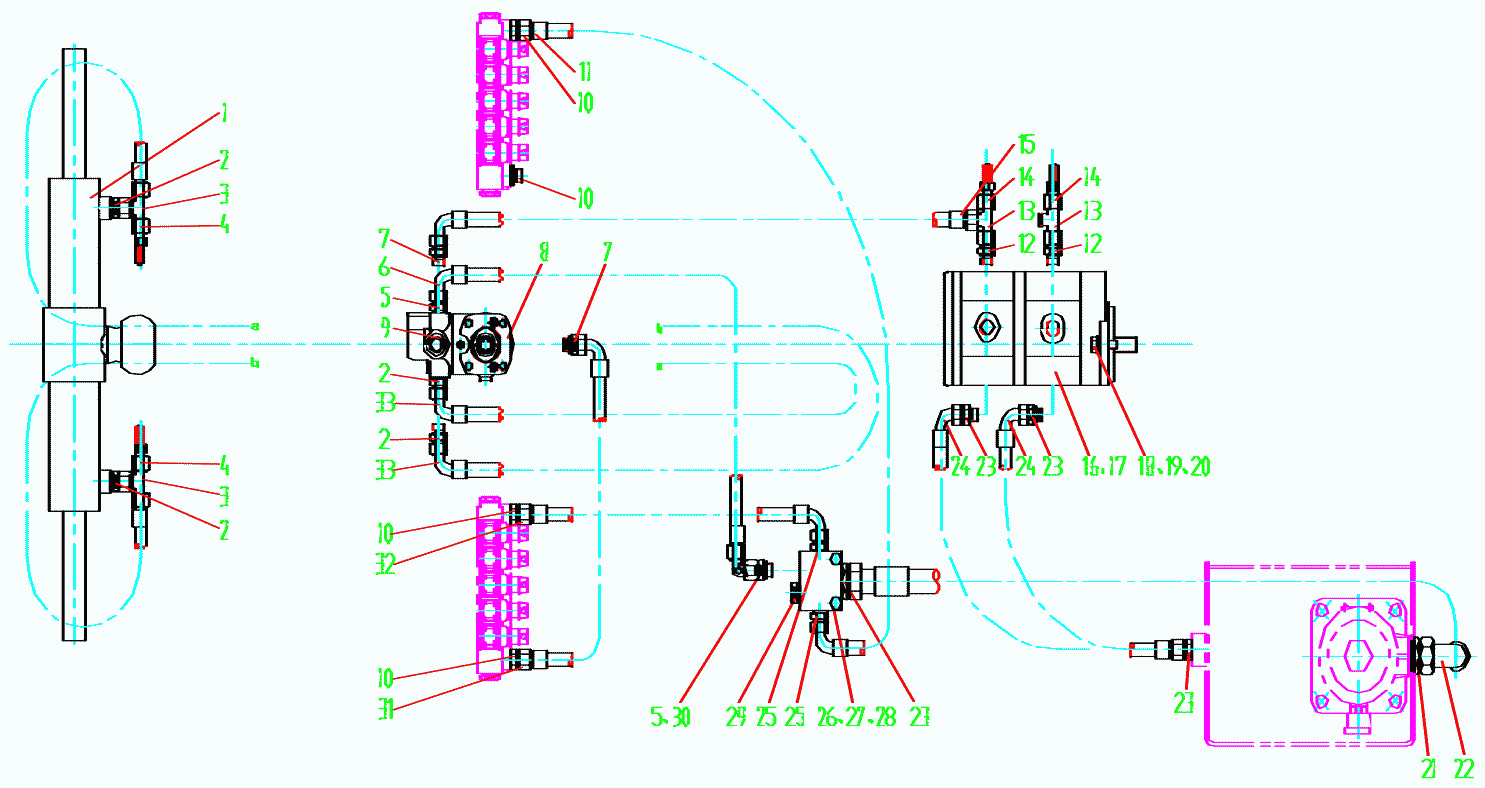

Гидравлическая система рулевого управления MG150R

← Рабочая гидравлическая система MG150R Двухконтурная тормозная гидравлическая система MG150R →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гидроцилиндр поворота переднего колеса

Каталожный номер:XGYG07-060

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прямая муфта

Каталожный номер:I12LM18x1.5ED

Комплект:4

Примечание:

№ на схеме:3

Наименование:Муфта-тройник

Каталожный номер:YT12L

Комплект:2

Примечание:

№ на схеме:4

Наименование:Муфта манометра

Каталожный номер:TC-A12L

Комплект:2

Примечание:

№ на схеме:5

Наименование:Прямая муфта

Каталожный номер:I15LM18x1.5ED

Комплект:2

Примечание:

№ на схеме:6

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF151508-900

Комплект:1

Примечание:

№ на схеме:7

Наименование:Прямая муфта

Каталожный номер:I15LM20x1.5ED

Комплект:2

Примечание:

№ на схеме:8

Наименование:Рулевой механизм

Каталожный номер:403-7975-02

Комплект:1

Примечание:

№ на схеме:9

Наименование:Приоритетный клапан

Каталожный номер:880-1580

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прямая муфта

Каталожный номер:I15LG3/8ED

Комплект:4

Примечание:

№ на схеме:11

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF151810-160/0

Комплект:1

Примечание:

№ на схеме:12

Наименование:Прямая муфта

Каталожный номер:I15LM22x1.5ED

Комплект:2

Примечание:

№ на схеме:13

Наименование:Тройник-муфта

Каталожный номер:YL15L

Комплект:2

Примечание:

№ на схеме:14

Наименование:Муфта манометра

Каталожный номер:TC-A15L

Комплект:2

Примечание:

№ на схеме:15

Наименование:Резиновый шланг в сборе

Каталожный номер:2SNHAHF151508-1000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шестеренчатый насос

Каталожный номер:CB-H18/18

Комплект:1

Примечание:

№ на схеме:17

Наименование:Картонная Прокладка

Каталожный номер:MG150R.6.2-1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M12x35

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:19

Наименование:Прокладка 12

Каталожный номер:GB/T97.1

Комплект:2

Примечание:

№ на схеме:20

Наименование:Прокладка 12

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:21

Наименование:Прямая муфта

Каталожный номер:I28LG1.1/4ED

Комплект:1

Примечание:

№ на схеме:22

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF282816-2080

Комплект:1

Примечание:

№ на схеме:23

Наименование:Прямая муфта

Каталожный номер:I28LM33x2ED

Комплект:5

Примечание:

№ на схеме:24

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF282816-850

Комплект:2

Примечание:

№ на схеме:25

Наименование:Прямая муфта

Каталожный номер:I18LM22x1.5ED

Комплект:2

Примечание:

№ на схеме:26

Наименование:Возвратный клапан

Каталожный номер:MG150R.6.2-2

Комплект:1

Примечание:

№ на схеме:27

Наименование:Болт M10x60

Каталожный номер:GB/T5783

Комплект:2

Примечание:

№ на схеме:28

Наименование:Прокладка 10

Каталожный номер:GB/T93

Комплект:2

Примечание:

№ на схеме:29

Наименование:Масляная пробка

Каталожный номер:DTM18Р§1.5ED

Комплект:1

Примечание:

№ на схеме:30

Наименование:Прямоугольная комбинированная муфта

Каталожный номер:LH15L

Комплект:1

Примечание:

№ на схеме:31

Наименование:Резиновый шланг в сборе

Каталожный номер:2SNHAHF151508-800

Комплект:1

Примечание:

№ на схеме:32

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF151810-6/50

Комплект:1

Примечание:

№ на схеме:33

Наименование:Резиновый шланг в сборе

Каталожный номер:800-STH2000

Комплект:2

Примечание:

№ на схеме:33

Наименование:Резиновый шланг в сборе

Каталожный номер:1SNHAHF121205-6

Комплект:2

Примечание:
