HAND BRAKE SYSTEM / РУЧНОЙ ТОРМОЗ

← FOOT – HAND ACCELERATOR / НОЖНОЙ – РУЧНОЙ АКСЕЛЕРАТОР BOOM LOCK SYSTEM / СИСТЕМА ЗАТВОРА СТРЕЛЫ →

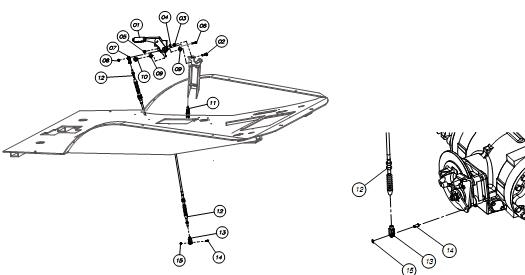

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HAND BRAKE

Каталожный номер:5421490

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:5423405

Комплект:1

Примечание:M10 x 30

№ на схеме:3

Наименование:NUT

Каталожный номер:5420424

Комплект:1

Примечание:M10

№ на схеме:4

Наименование:WASHER

Каталожный номер:5421217

Комплект:1

Примечание:M10

№ на схеме:5

Наименование:NUT

Каталожный номер:5423429

Комплект:1

Примечание:M10

№ на схеме:6

Наименование:BOLT

Каталожный номер:5421416

Комплект:1

Примечание:M8 x 30

№ на схеме:7

Наименование:JOINT, PUSHROD

Каталожный номер:5423306

Комплект:1

Примечание:PHS8A

№ на схеме:8

Наименование:NUT

Каталожный номер:5420622

Комплект:1

Примечание:M8

№ на схеме:9

Наименование:WASHER

Каталожный номер:5421463

Комплект:2

Примечание:M16

№ на схеме:10

Наименование:NUT

Каталожный номер:5423356

Комплект:1

Примечание:M16

№ на схеме:11

Наименование:SWITCH

Каталожный номер:5421491

Комплект:1

Примечание:

№ на схеме:12

Наименование:WIRE

Каталожный номер:54214180

Комплект:1

Примечание:KT-Y 10, 1635 mm

№ на схеме:13

Наименование:YOKE

Каталожный номер:5423779

Комплект:1

Примечание:M8 x 8

№ на схеме:14

Наименование:PIN

Каталожный номер:5423302

Комплект:3

Примечание:08 x 22

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:5423303

Комплект:3

Примечание:M7 DIN 6799
