BOOM LOCK SYSTEM / СИСТЕМА ЗАТВОРА СТРЕЛЫ

← HAND BRAKE SYSTEM / РУЧНОЙ ТОРМОЗ LIGHT HEAD / ГОЛОВНОЕ ОСВЕЩЕНИЕ →

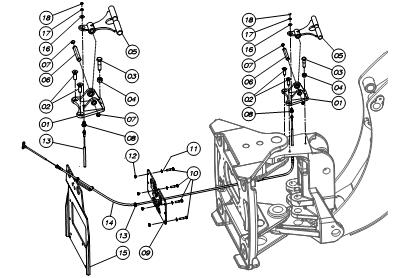

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY ASSY

Каталожный номер:5420949

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:54209128

Комплект:2

Примечание:M 16 x 2 x 40

№ на схеме:3

Наименование:BOLT

Каталожный номер:5421459

Комплект:1

Примечание:M16x2 x 70

№ на схеме:4

Наименование:NUT

Каталожный номер:5423356

Комплект:1

Примечание:M16, DUZ

№ на схеме:5

Наименование:ARM ASSY

Каталожный номер:5420953

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:5420951

Комплект:1

Примечание:020 x 120

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:5423768

Комплект:2

Примечание:DIN 471/19

№ на схеме:8

Наименование:BUSH

Каталожный номер:5420976

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRACKET

Каталожный номер:5420899

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:5423812

Комплект:4

Примечание:M8 x 50

№ на схеме:11

Наименование:WASHER

Каталожный номер:5423793

Комплект:4

Примечание:5/16'

№ на схеме:12

Наименование:NUT

Каталожный номер:5420622

Комплект:4

Примечание:M8

№ на схеме:13

Наименование:RUBBER

Каталожный номер:5420892

Комплект:1

Примечание:

№ на схеме:14

Наименование:WIRE

Каталожный номер:5420989

Комплект:1

Примечание:SD 10 2540

№ на схеме:15

Наименование:MOUNTING BRACKET ASSY, BACKHOE VALVE

Каталожный номер:5423799

Комплект:1

Примечание:
