Upper Drive Shaft Assembly (CDM833.04.04)

← Torque converter and Transmission Oil Circuit Assembly (CDM835E.02 1.02) Transmission system 1 →

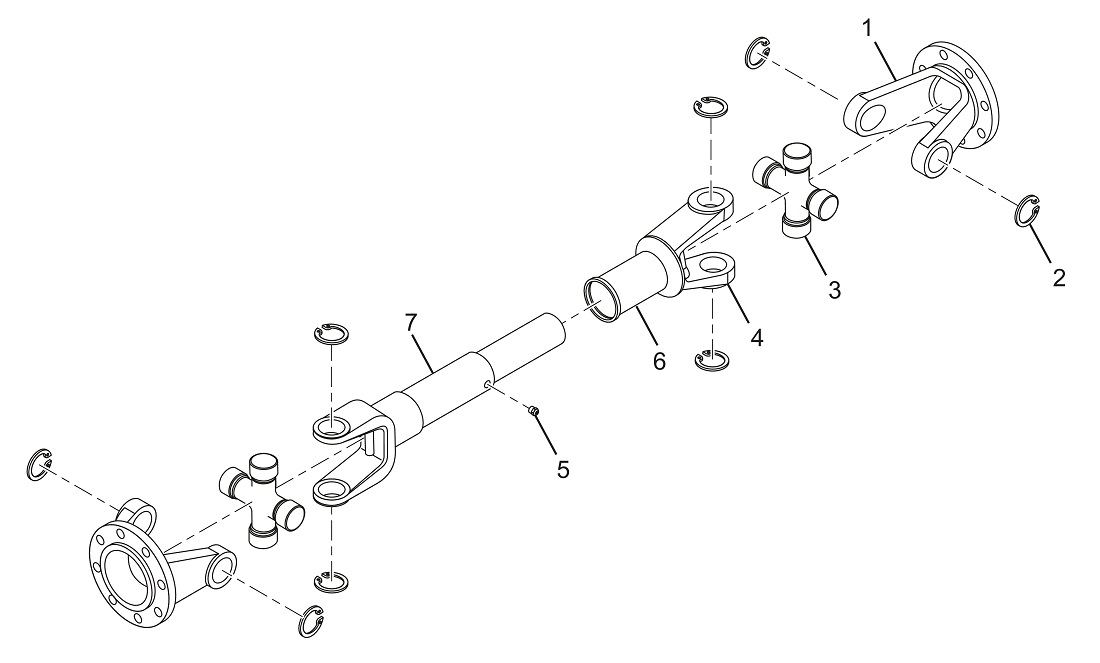

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange yoke

Каталожный номер:2201K1-23

Комплект:2

Примечание:

№ на схеме:2

Наименование:Snap ring

Каталожный номер:2201K1-051A

Комплект:8

Примечание:

№ на схеме:3

Наименование:Spider assembly

Каталожный номер:2201K1-050

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spline shaft

Каталожный номер:LG2201K1-016A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil nozzle M8 X 1

Каталожный номер:JB/T 7940.1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spline sheath assembly

Каталожный номер:130-22010189

Комплект:1

Примечание:

№ на схеме:7

Наименование:Thimble fork

Каталожный номер:LG2201K1-021A

Комплект:1

Примечание:
