Transmission system 1

← Upper Drive Shaft Assembly (CDM833.04.04) Transmission system 2 →

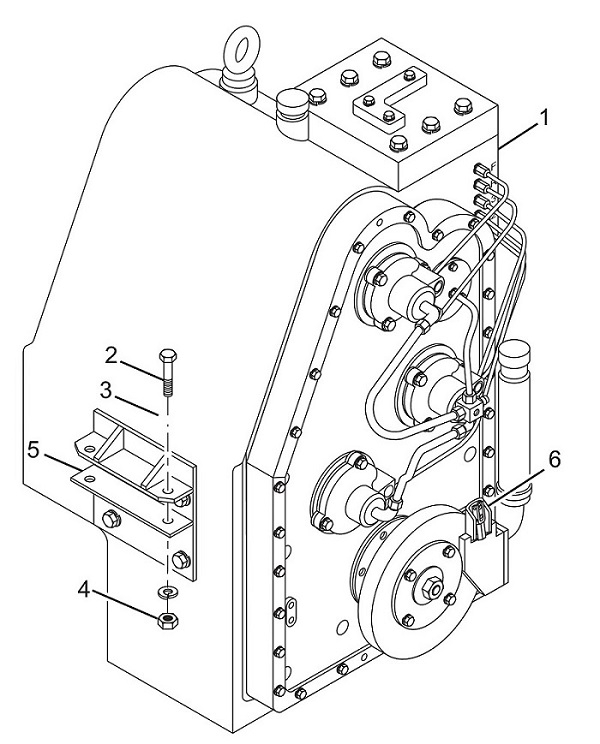

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Transmission assembly

Каталожный номер:LG835.03.01

Комплект:1

Примечание:LGPX100PA (ZL30E.5G)

№ на схеме:2

Наименование:Bolt M16x 110

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:8.8

№ на схеме:3

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:4

Наименование:Nut М16

Каталожный номер:GB/T889.1-2000

Комплект:4

Примечание:8

№ на схеме:5

Наименование:Rubber pad

Каталожный номер:LG30F.03 111-001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Brake

Каталожный номер:LG30F.03 III.02

Комплект:1

Примечание:
