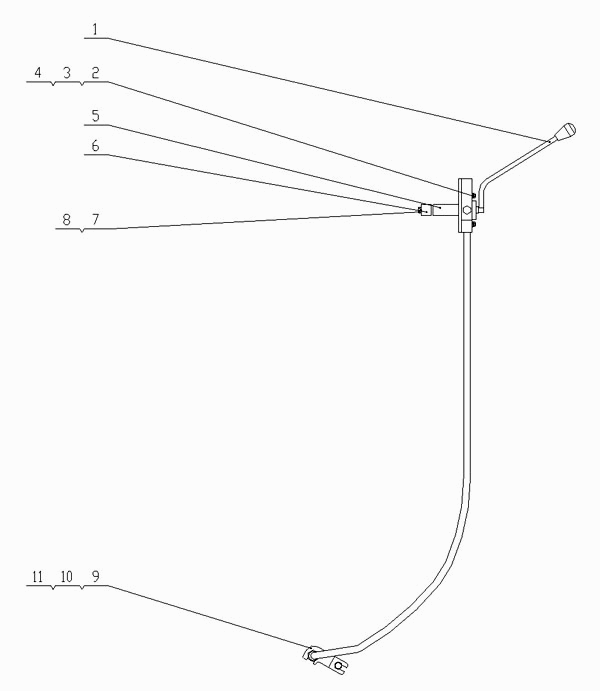

Speed Control Assembly

← Control System Implement Control Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Speed control flexible shaft

Каталожный номер:LG853.05.01.01 [Speed control flexible shaft]

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M6x25

Каталожный номер:GB/T5782 [Bolt M6x25]

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 6

Каталожный номер:GB/T93 [Washer 6]

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 6

Каталожный номер:GB/T97.1 [Washer 6]

Комплект:2

Примечание:

№ на схеме:5

Наименование:Speed flexible shaft securing plate

Каталожный номер:LG853.05.01.02 [Speed flexible shaft securing plat

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock block

Каталожный номер:LG853.05.01-001 [Lock block]

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x10

Каталожный номер:GB/T5783 [Bolt M8x10]

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:GB/T93 [Washer 8]

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10x45

Каталожный номер:GB/T5783 [Bolt M10x45]

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:GB/T93 [Washer 10]

Комплект:1

Примечание:

№ на схеме:11

Наименование:Speed flexible shaft securing plate

Каталожный номер:LG853.05.01-002 [Speed flexible shaft securing pla

Комплект:1

Примечание:
