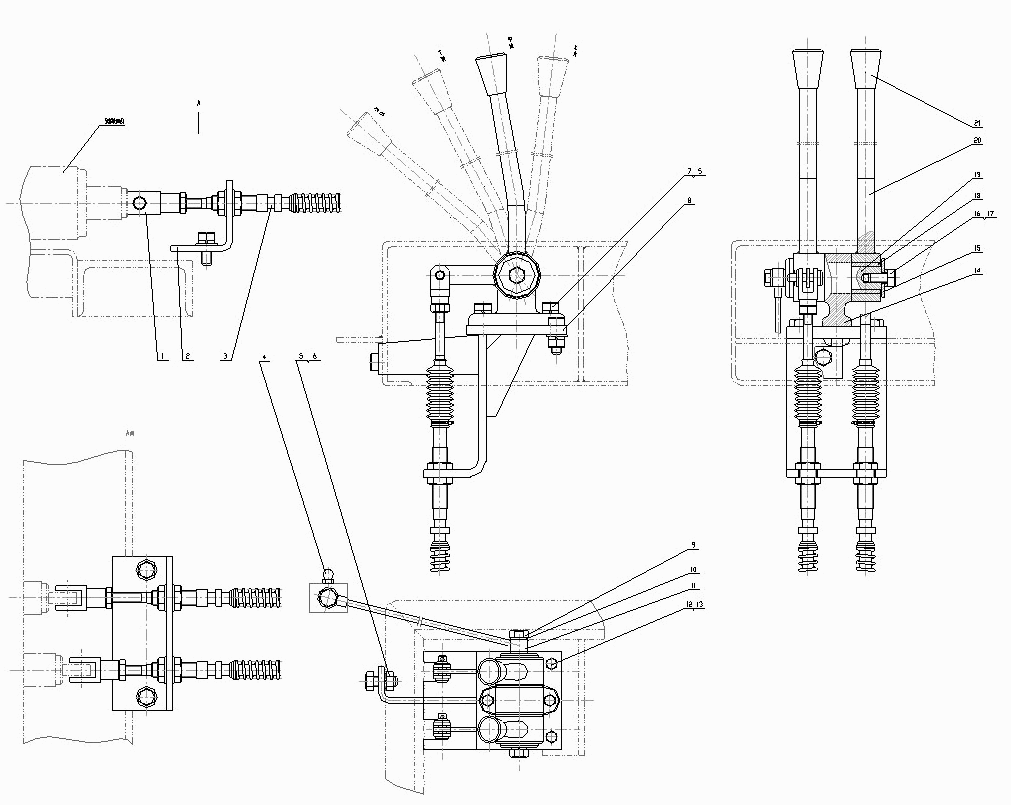

Implement Control Assembly
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:LG853.05.02-001 [Fork connector]
Комплект:2
Примечание:
№ на схеме:2
Каталожный номер:LG853.05.02-002 [Securing plate]
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:LG853.05.02.01 [Control flexible shaft]
Комплект:2
Примечание:
№ на схеме:4
Каталожный номер:GB1153-89 [Forced filling oil cup 90]
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:GB/T5783 [Bolt M10x30]
Комплект:3
Примечание:
№ на схеме:10
Каталожный номер:LG853.10.06-005 [Washer 10]
Комплект:2
Примечание:
№ на схеме:11
Каталожный номер:LG853.05.02.04 [Control lever oil filling pipe]
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:GB/T5783 [Bolt M10x35]
Комплект:2
Примечание:
№ на схеме:14
Каталожный номер:LG853.05.02-007 [Shaft seat]
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:GB/T5783 [Bolt M10x20]
Комплект:3
Примечание:
№ на схеме:20
Каталожный номер:LG853.05.02.03 [Control lever assembly]
Комплект:2
Примечание:
№ на схеме:21
Каталожный номер:LG853.05.02-011 [Bakelite ball M12x32]
Комплект:2
Примечание:
